Aperçu ProduitsFrein d'embrayage électromagnétiqueEmbrayages électromagnétiques et freins CHAOYUE de taille ennuyée de 160N.M 50mm

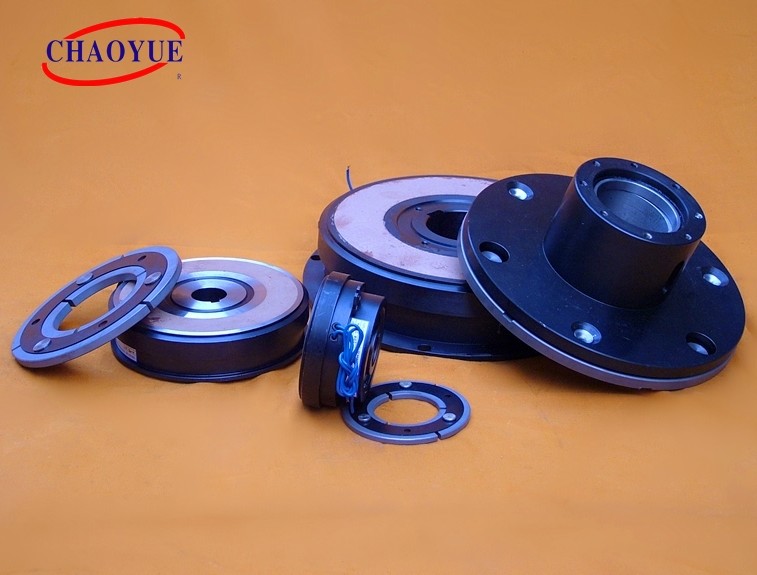

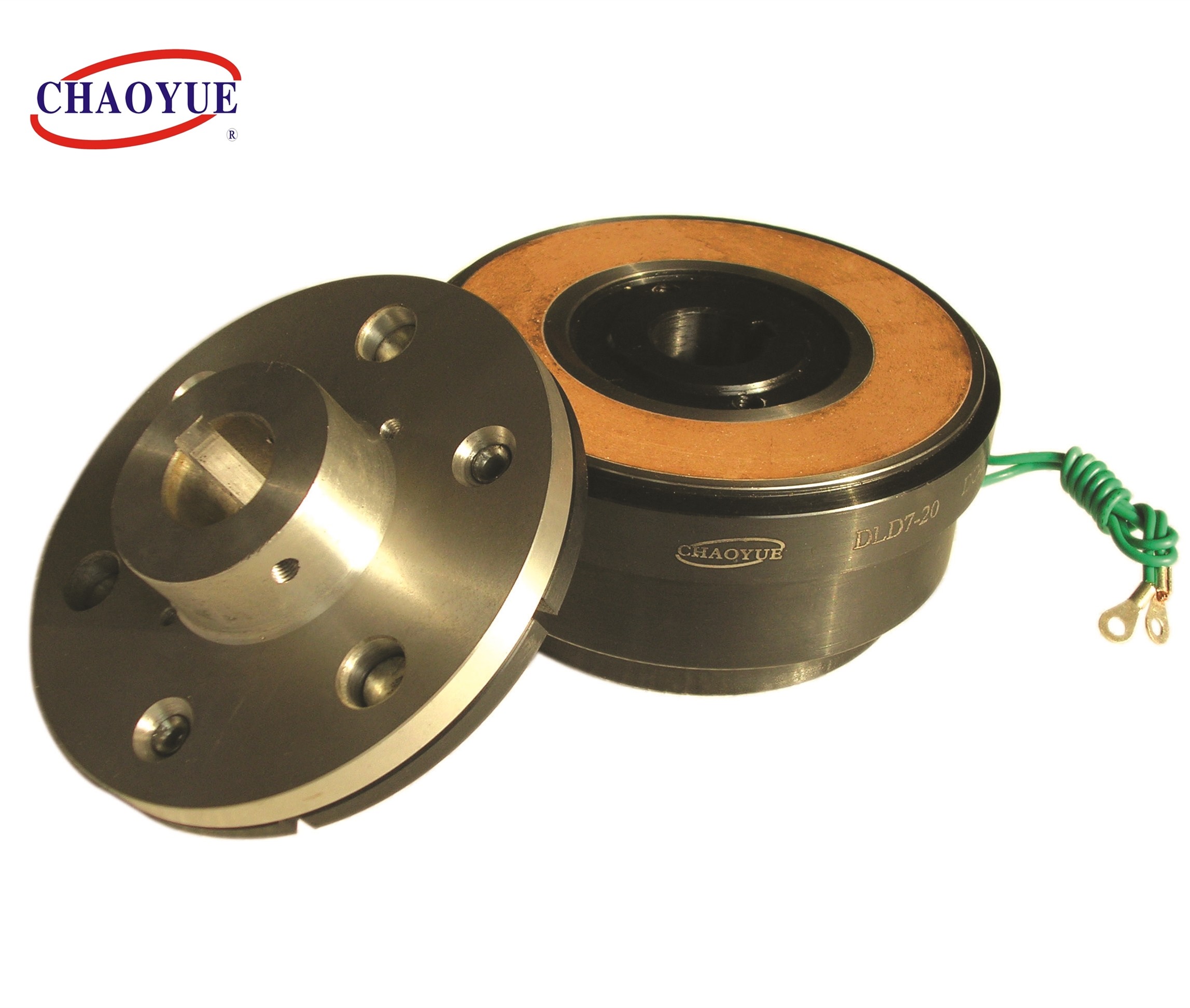

160N.M 50mm Bore Size Electromagnetic Clutches And Brakes CHAOYUE
160N.M 50mm Bore Size Electromagnetic Clutches And Brakes CHAOYUE 160N.M 50mm Bore Size Electromagnetic Clutches And Brakes CHAOYUE

Embrayages électromagnétiques et freins CHAOYUE de taille ennuyée de 160N.M 50mm

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: DLD7
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 25.00 - 220.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 500 PCs par mois
Contactez

Détail Infomation
Taille de trou: 12 - 60 millimètres Diamètre extérieur: 68 à 266,5 mm
Épaisseur: 44.3 - 93,5 millimètres Poids: 0.79 - 21,2 kilogrammes
Tension: C.C - 24V Puissance: 15 à 85 W
Mettre en évidence:

embrayages électromagnétiques et freins de 160N.m

,

embrayages électromagnétiques et freins de taille ennuyée de 50mm

,

frein d'embrayage électrique de 160N.m

Description de produit

Embrayages assemblied par le joug magnétique avec l'incidence axiale et l'armature de base. Réalisez la fonction de se relier et de déconnecter, expédiez l'ajustement, l'indexation, la rotation à haute fréquence, mobile minuscule, commencer et la surcharge pretecting etc.





Montage de l'exemple

Embrayages électromagnétiques et freins CHAOYUE de taille ennuyée de 160N.M 50mm 0



Modèle DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Couple de frottement [N.m] Dynamique 5 10 20 40 80 160 320
Charge statique 5,5 11 22 45 90 175 350
Tension d'excitation [V] C.C - 24V
Puissance (20°C) [W] 15 20 28 35 50 68 85
Max Rotating Speed [T/MN] 8000 6000 5000 4000 3000 3000 2000
Poids [kilogrammes] 0,79 1,2 2,24 3,86 7 13,3 21,2

Taille radiale

[millimètre]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
B 68 85,5 107 134,3 170 214 266,5
C 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4,1 8,1
Y2 14 18 22 26

Taille axiale

[millimètre]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 (+0,05/-0,1) 0,5 (0/-0,2)

Taille de trou

[millimètre]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4
