Aperçu ProduitsFrein d'embrayage électromagnétiquedébut rapide micro d'embrayage électromagnétique de la tension CC 24V 8000rpm

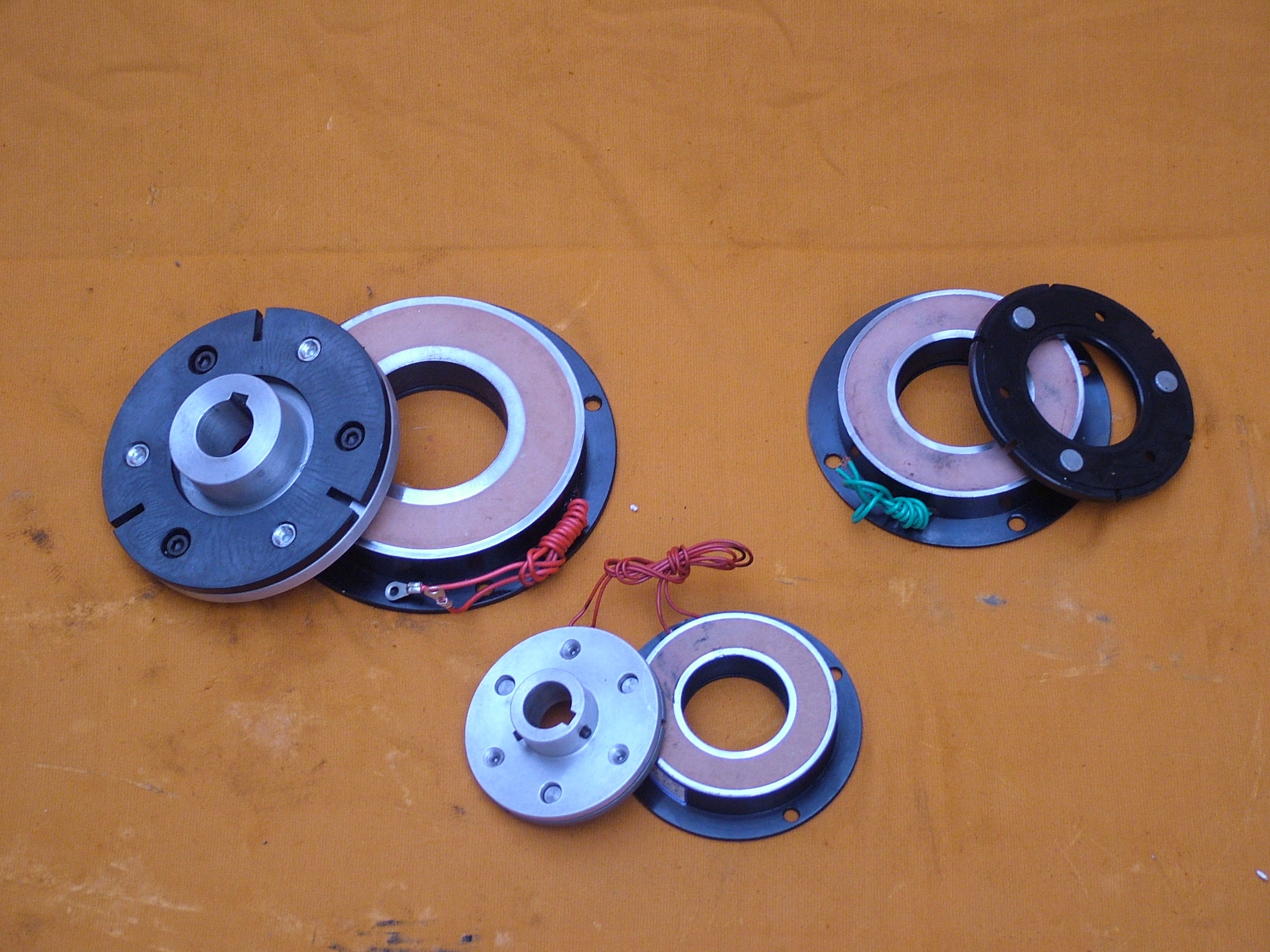

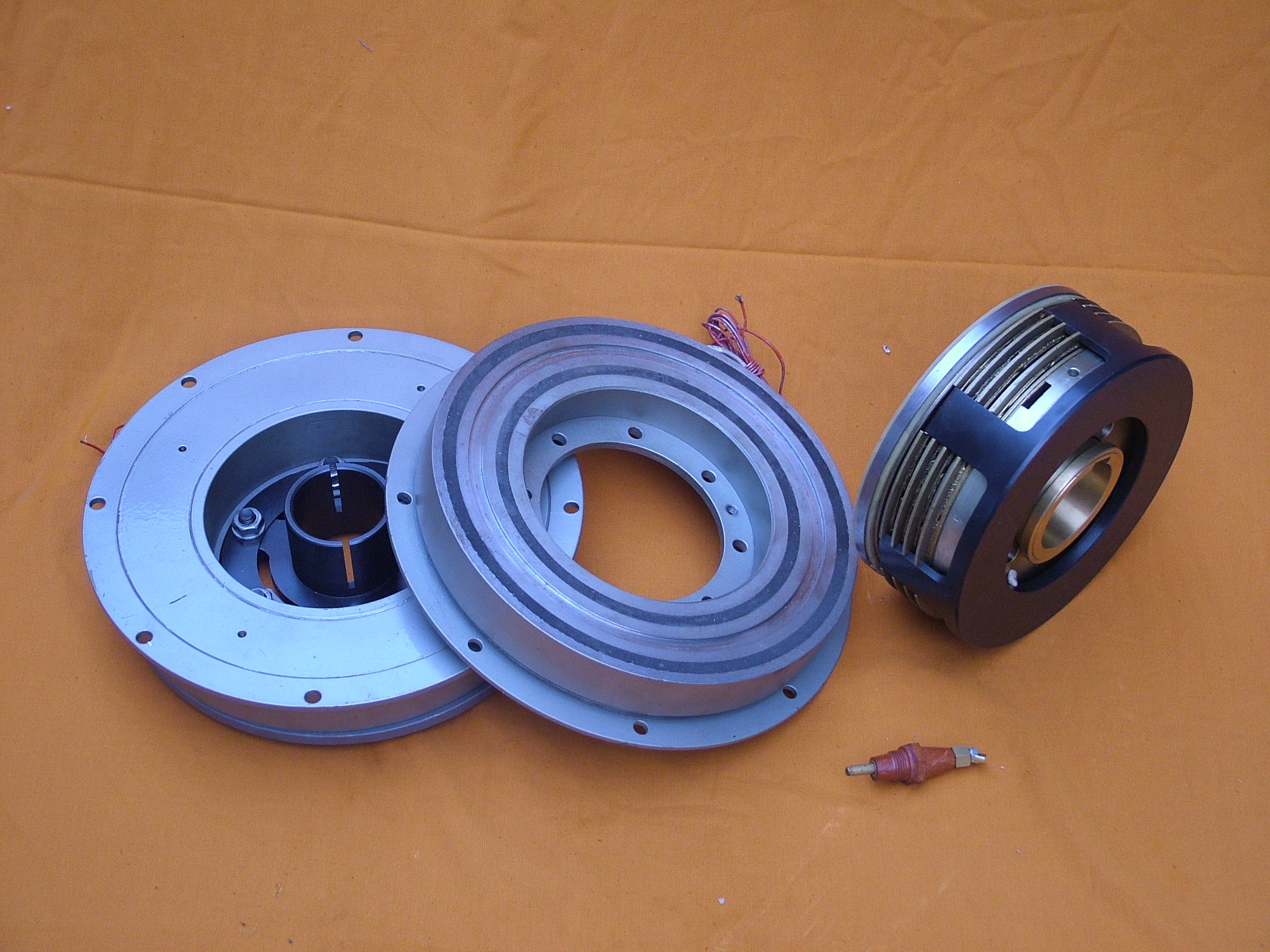

24V DC Voltage 8000rpm Micro Electromagnetic Clutch quick start
24V DC Voltage 8000rpm Micro Electromagnetic Clutch quick start 24V DC Voltage 8000rpm Micro Electromagnetic Clutch quick start

début rapide micro d'embrayage électromagnétique de la tension CC 24V 8000rpm

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: DLD7
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 25.00 - 220.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 500 PCs par mois
Contactez

Détail Infomation
Nom de produit: 68 - 266,5 EMBRAYAGE du millimètre ELECTORMAGNETIC pour les machines agricoles Taille de trou: 12 - 60 millimètres
Épaisseur: 44.3 - 93,5 millimètres Poids: 0.79 - 21,2 kilogrammes
Tension: C.C - 24V Puissance: 15 à 85 W
Mettre en évidence:

embrayage électromagnétique de micro de tension CC 24V

,

embrayage 8000rpm électromagnétique micro

,

frein d'embrayage électrique de tension CC 24V

Description de produit

68 - 266,5 EMBRAYAGE du millimètre ELECTORMAGNETIC pour les machines agricoles



Le déclencheur d'embrayage électromagnétique est un couple (ou puissance) transmise du côté d'arbre d'entraînement du côté d'arbre d'entraînement. Il est très utilisé dans divers mécanismes (par exemple, le mécanisme de transmission de la machine et le divers mécanisme de moteur, etc.) pour réaliser le début rapide, le freinage, etc., ou renversant la fonction de contrôle de vitesse. Puisque l'embrayage électromagnétique facile de mettre en application à télécommande, l'opération est comparaison beaucoup plus simple et autre mécanique, hydraulique ou pneumatique d'embrayage, c'est le système de contrôle automatique par élément important.



Montage de l'exemple

début rapide micro d'embrayage électromagnétique de la tension CC 24V 8000rpm 0



Modèle DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Couple de frottement [N.m] Dynamique 5 10 20 40 80 160 320
Charge statique 5,5 11 22 45 90 175 350
Tension d'excitation [V] C.C - 24V
Puissance (20°C) [W] 15 20 28 35 50 68 85
Max Rotating Speed [T/MN] 8000 6000 5000 4000 3000 3000 2000
Poids [kilogrammes] 0,79 1,2 2,24 3,86 7 13,3 21,2

Taille radiale

[millimètre]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
B 68 85,5 107 134,3 170 214 266,5
C 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4,1 8,1
Y2 14 18 22 26

Taille axiale

[millimètre]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 (+0,05/-0,1) 0,5 (0/-0,2)

Taille de trou

[millimètre]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4
