Aperçu ProduitsFrein d'embrayage électromagnétiquefrein d'embrayage électromagnétique de 68mm OD 15W pour les machines agricoles

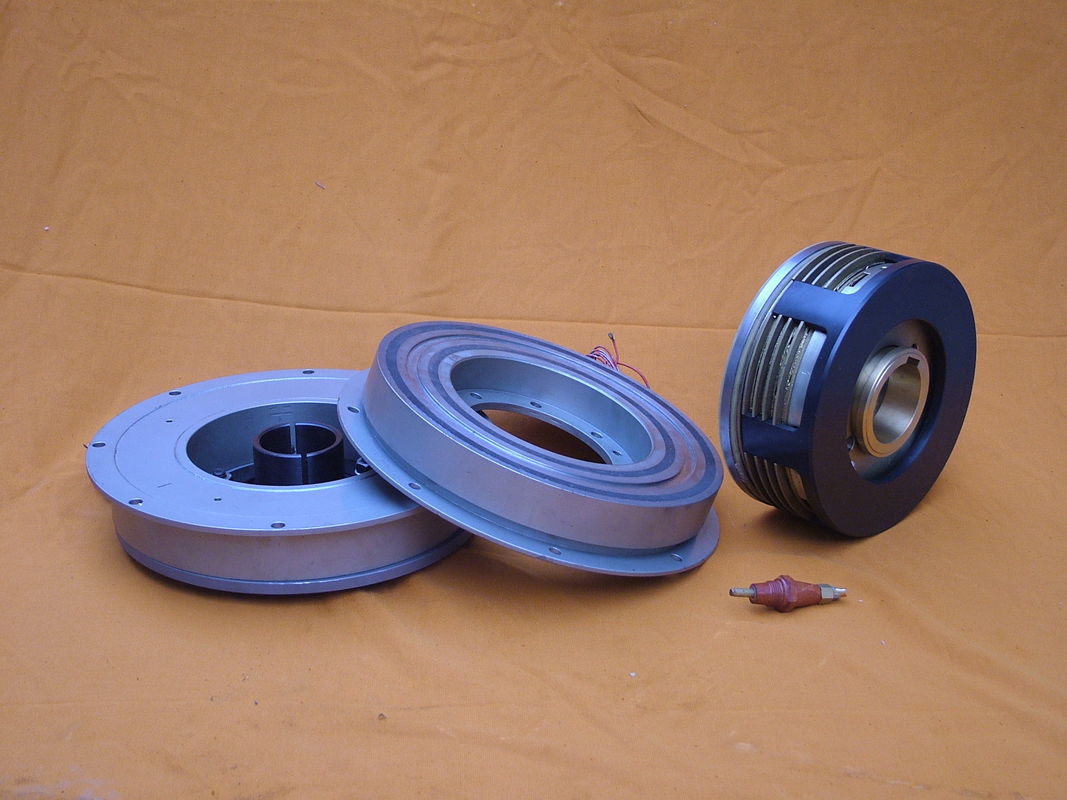

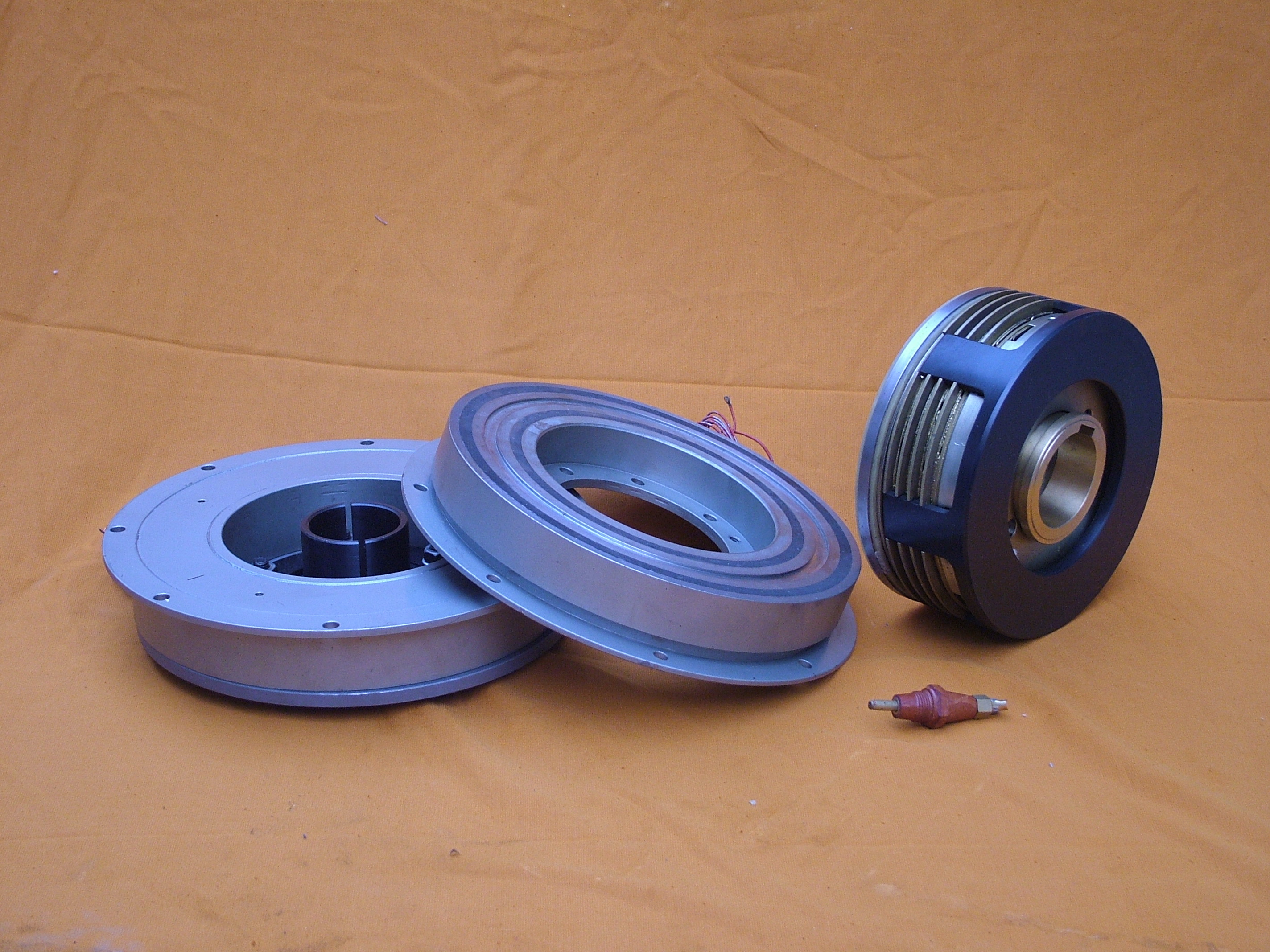

68mm OD 15W Electromagnetic Clutch Brake For Agricultural Machinery
68mm OD 15W Electromagnetic Clutch Brake For Agricultural Machinery 68mm OD 15W Electromagnetic Clutch Brake For Agricultural Machinery

frein d'embrayage électromagnétique de 68mm OD 15W pour les machines agricoles

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: DLD7
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 25.00 - 220.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 500 PCs par mois
Contactez

Détail Infomation
Nom de produit: 44.3 - 93,5 EMBRAYAGE du millimètre ELECTORMAGNETIC pour les machines agricoles Taille de trou: 12 - 60 millimètres
Diamètre extérieur: 68 à 266,5 mm Poids: 0.79 - 21,2 kilogrammes
Tension: C.C - 24V Puissance: 15 à 85 W
Mettre en évidence:

frein d'embrayage électromagnétique de 68mm OD

,

frein d'embrayage 15W électromagnétique

,

pièces de machines 15W agricoles

Description de produit

44.3 - 93,5 EMBRAYAGE du millimètre ELECTORMAGNETIC pour les machines agricoles



Featuresedit
1. réponse ultra-rapide : Puisqu'elle est une sèche, la transmission de couple est très rapide, et des actions commodes peuvent être réalisées.
2, longévité forte : bonne dissipation thermique, et l'utilisation des matériaux avancés, même à haute fréquence, de grande énergie, mais également très durables.
il est facile maintenir 3, l'assemblée : forme construire-stationnaire de appartenance de bobine de champ de boule, il n'est pas nécessaire d'enlever le noyau pour faire pas des brosses d'utilisation, faciles à utiliser.
4, l'action fait : un shrapnel comme un plat, bien que la vibration forte ne produise pas la longévité lâche et bonne.



Montage de l'exemple

frein d'embrayage électromagnétique de 68mm OD 15W pour les machines agricoles 0



Modèle DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Couple de frottement [N.m] Dynamique 5 10 20 40 80 160 320
Charge statique 5,5 11 22 45 90 175 350
Tension d'excitation [V] C.C - 24V
Puissance (20°C) [W] 15 20 28 35 50 68 85
Max Rotating Speed [T/MN] 8000 6000 5000 4000 3000 3000 2000
Poids [kilogrammes] 0,79 1,2 2,24 3,86 7 13,3 21,2

Taille radiale

[millimètre]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
B 68 85,5 107 134,3 170 214 266,5
C 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4,1 8,1
Y2 14 18 22 26

Taille axiale

[millimètre]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 (+0,05/-0,1) 0,5 (0/-0,2)

Taille de trou

[millimètre]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4
