Aperçu ProduitsFrein d'embrayage électromagnétiqueFrein d'embrayage électromagnétique externe simple de diamètre du disque 85W 266.5mm

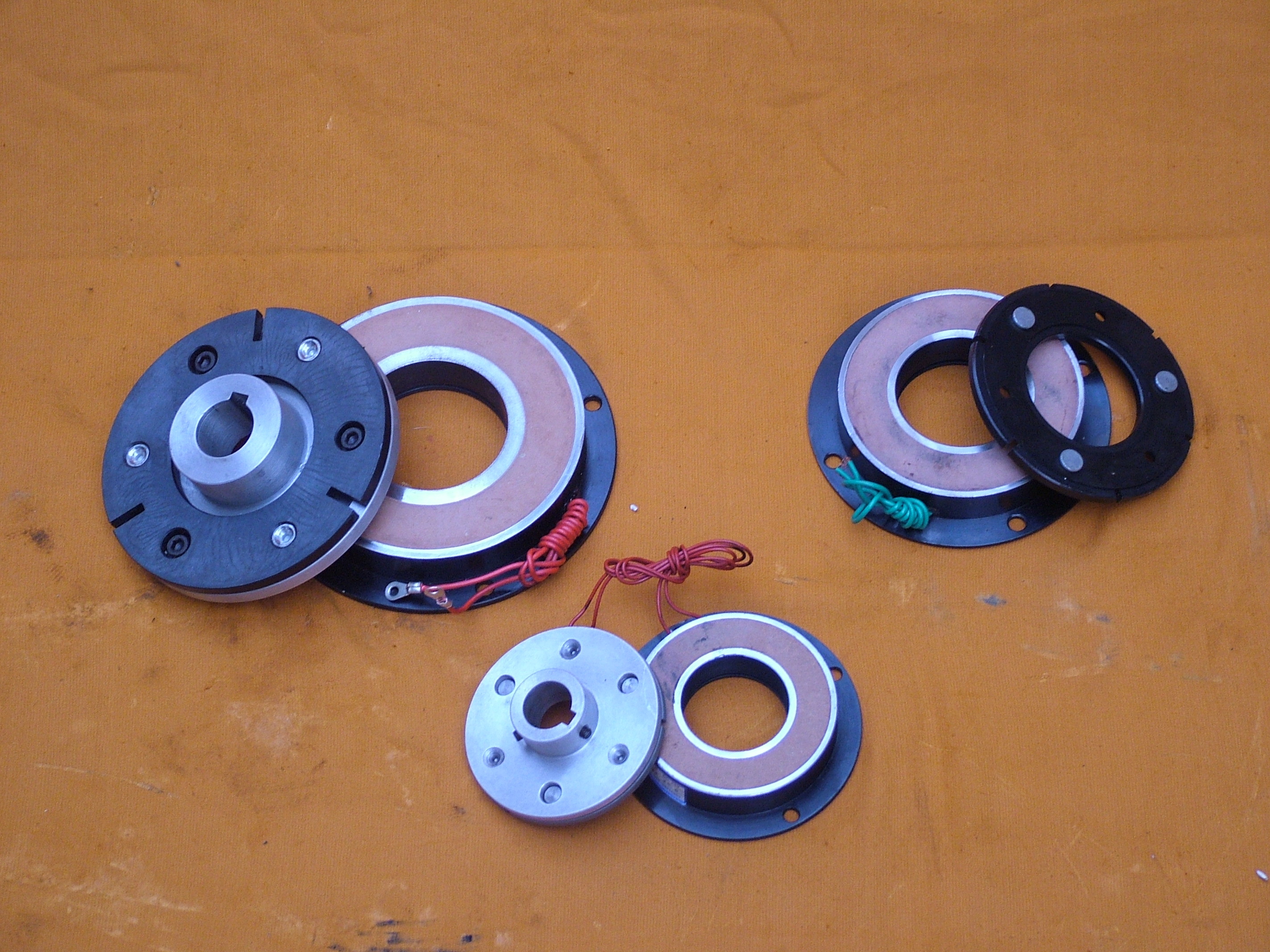

Single Disc 85W 266.5mm Outer Diameter Electromagnetic Clutch Brake
Single Disc 85W 266.5mm Outer Diameter Electromagnetic Clutch Brake Single Disc 85W 266.5mm Outer Diameter Electromagnetic Clutch Brake

Frein d'embrayage électromagnétique externe simple de diamètre du disque 85W 266.5mm

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: DLD7
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 25.00 - 220.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 500 PCs par mois
Contactez

Détail Infomation
Nom de produit: DLD7 C.C d'EMBRAYAGE simple du disque ELECTORMAGNETIC - 24V Taille de trou: 12 - 60 millimètres
Diamètre extérieur: 68 à 266,5 mm Épaisseur: 44.3 - 93,5 millimètres
Poids: 0.79 - 21,2 kilogrammes Puissance: 15 à 85 W
Mettre en évidence:

frein d'embrayage 85W électromagnétique

,

frein d'embrayage électromagnétique externe de diamètre de 266.5mm

,

frein d'embrayage électrique de diamètre extérieur de 266.5mm

Description de produit

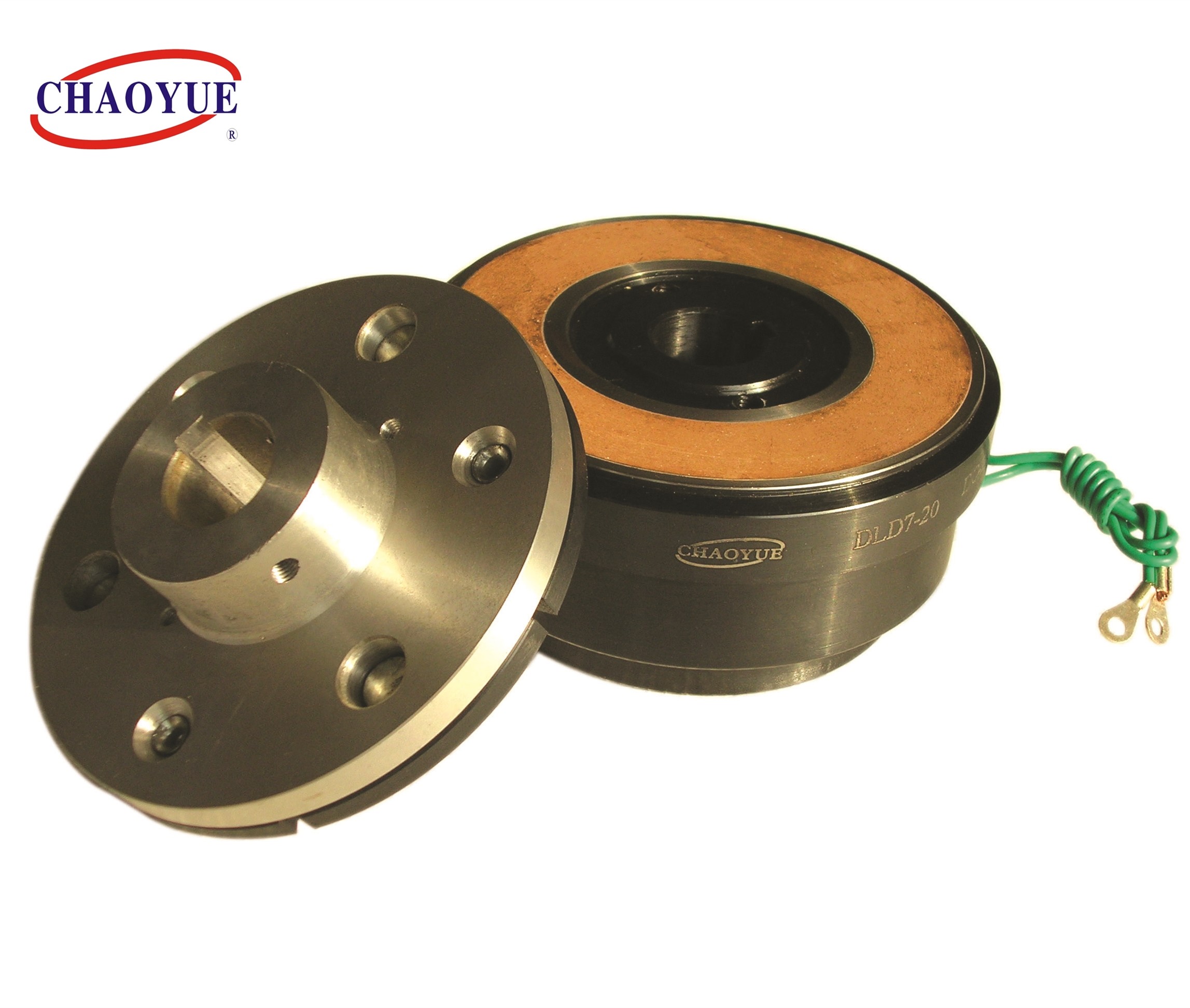

DLD7 C.C d'EMBRAYAGE simple du disque ELECTORMAGNETIC - 24V



1 est relié pour découper les actes de : montant la partie entre la partie motrice et le démarreur, la commande ne sera pas arrêtée au début de la connexion sera découpée par l'opération de la réaction est nécessaire.
2. décalage : le cas a un taux de conversion quand le travail est sur le chemin, une caisse d'embrayage, ne peut pas être fermé à la vitesse d'entraînement.
3. réversible : Charge réversible quand le centre de commutation, avec l'utilisation de l'embrayage externe est conduit pour balancer en avant en tant que longtemps.
4. L'opération à haute fréquence : l'opération intermittente dans le cycle rapide, utilisation répétée du moteur DESSUS, OUTRE de la fréquence limitée a fourni, et donc l'utilisation de l'embrayage, de sorte que réaction rapide, freinage à haute précision.
5. s'avançant petit à petit : la mise en action mécanique commencent la position et s'engagent, seulement l'embrayage peut être mise en action instantanée.



Montage de l'exemple

Frein d'embrayage électromagnétique externe simple de diamètre du disque 85W 266.5mm 0



Modèle DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Couple de frottement [N.m] Dynamique 5 10 20 40 80 160 320
Charge statique 5,5 11 22 45 90 175 350
Tension d'excitation [V] C.C - 24V
Puissance (20°C) [W] 15 20 28 35 50 68 85
Max Rotating Speed [T/MN] 8000 6000 5000 4000 3000 3000 2000
Poids [kilogrammes] 0,79 1,2 2,24 3,86 7 13,3 21,2

Taille radiale

[millimètre]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
B 68 85,5 107 134,3 170 214 266,5
C 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4,1 8,1
Y2 14 18 22 26

Taille axiale

[millimètre]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 (+0,05/-0,1) 0,5 (0/-0,2)

Taille de trou

[millimètre]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4
