Aperçu ProduitsFrein d'embrayage électromagnétiqueEmbrayage électromagnétique simple du disque 11N.M 20W 6000rpm avec la surface de dent

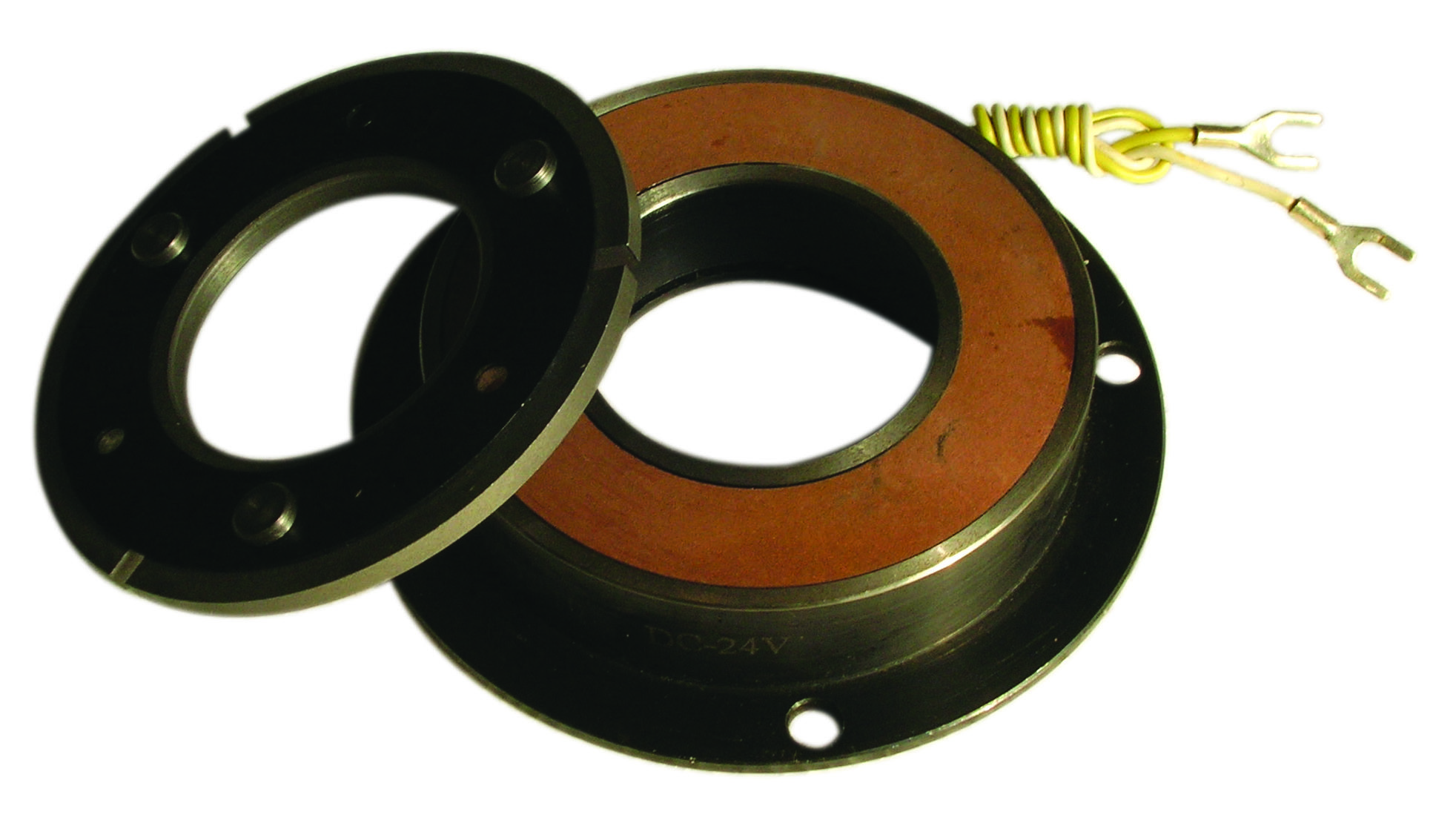

Single Disc 11N.M 20W 6000rpm Electromagnetic Clutch With Tooth Surface
Single Disc 11N.M 20W 6000rpm Electromagnetic Clutch With Tooth Surface

Embrayage électromagnétique simple du disque 11N.M 20W 6000rpm avec la surface de dent

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: DLD7
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 25.00 - 220.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 500 PCs par mois
Contactez

Détail Infomation
Nom de produit: DLD7 EMBRAYAGE simple du disque ELECTORMAGNETIC 0,79 - 21,2 kilogrammes Taille de trou: 12 - 60 millimètres
Diamètre extérieur: 68 à 266,5 mm Épaisseur: 44.3 - 93,5 millimètres
Tension: C.C - 24V Puissance: 15 à 85 W
Mettre en évidence:

embrayage électromagnétique 24v de 11N.m

,

20W embrayage électromagnétique 24v

,

frein d'embrayage 6000rpm électrique

Description de produit

DLD7 EMBRAYAGE simple du disque ELECTORMAGNETIC 0,79 - 21,2 kilogrammes



Le couple est transmis par l'engagement de la surface de dent, est les produits représentatifs d'une mâchoire d'embrayage électromagnétique.
Depuis l'embrayage électromagnétique ayant des caractéristiques un couple de transmission de chien (un de petite taille, de grande précision), ajoutées à la conception unique de la société, l'optimisation de résultats s'est ajoutée. en particulier

C'est surface importante de dent de mâchoire, la partie de dent après le traitement spécial, transmission précise de couple et séparation extrêmement rapide.
Autre, en raison de la structure unique de la surface de dent, aucun point ne s'engage (type de positionnement simple) sur la circonférence, il peut être extrêmement simple de réaliser placer la connexion et l'opération synchrone.





Montage de l'exemple

Embrayage électromagnétique simple du disque 11N.M 20W 6000rpm avec la surface de dent 0



Modèle DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Couple de frottement [N.m] Dynamique 5 10 20 40 80 160 320
Charge statique 5,5 11 22 45 90 175 350
Tension d'excitation [V] C.C - 24V
Puissance (20°C) [W] 15 20 28 35 50 68 85
Max Rotating Speed [T/MN] 8000 6000 5000 4000 3000 3000 2000
Poids [kilogrammes] 0,79 1,2 2,24 3,86 7 13,3 21,2

Taille radiale

[millimètre]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
B 68 85,5 107 134,3 170 214 266,5
C 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4,1 8,1
Y2 14 18 22 26

Taille axiale

[millimètre]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 (+0,05/-0,1) 0,5 (0/-0,2)

Taille de trou

[millimètre]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4
