Aperçu ProduitsBloc de verrou KeylessBloc de verrou Keyless de diamètre 65mm extérieur de la charge 690N.M de lumière

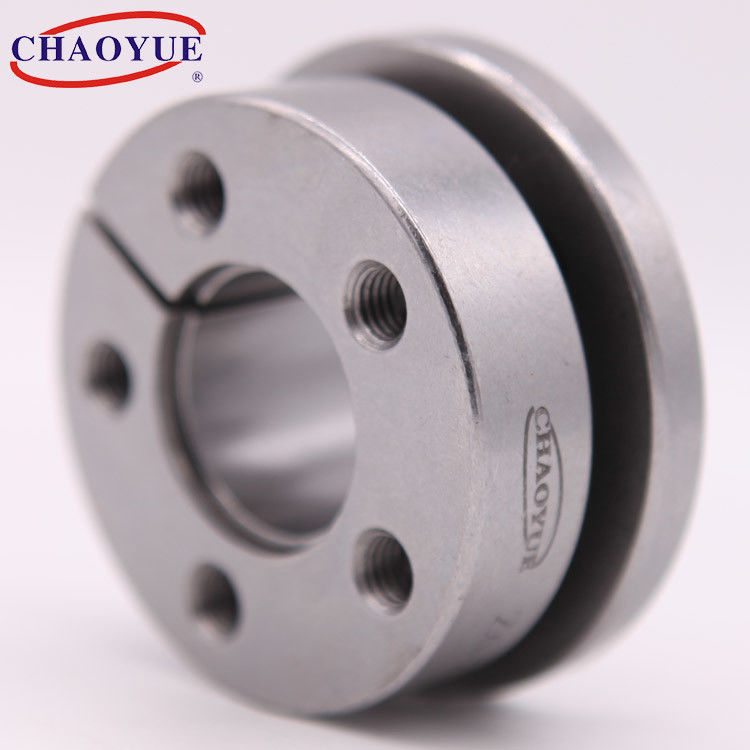

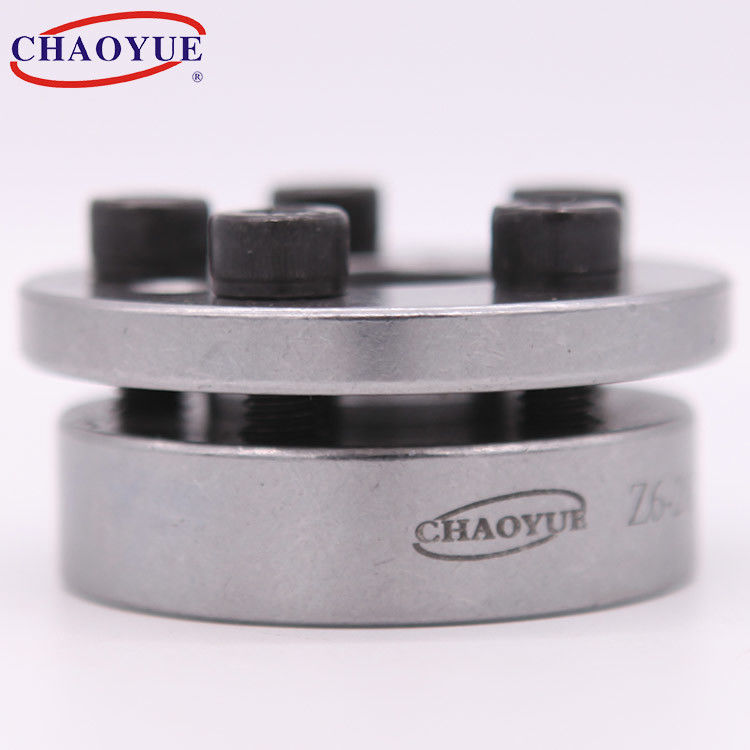

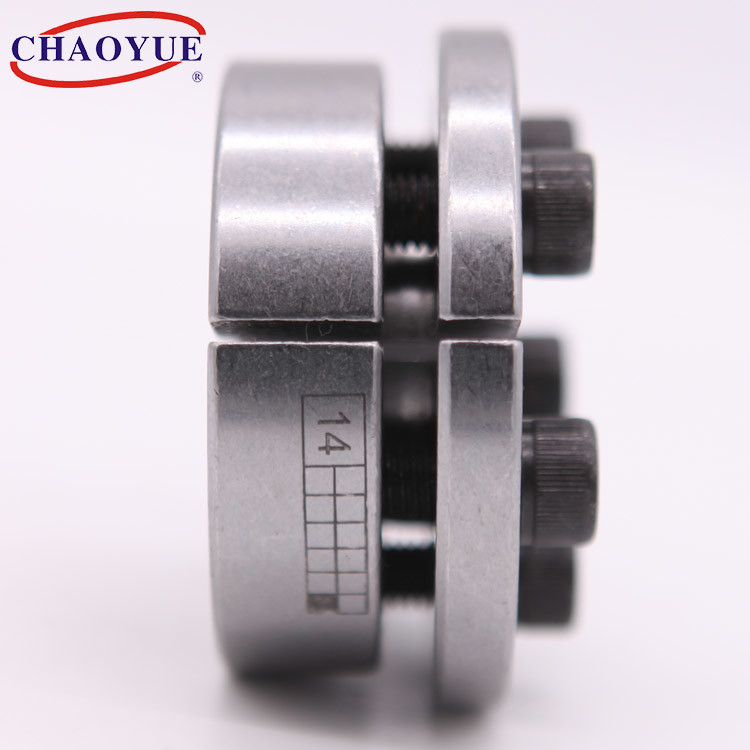

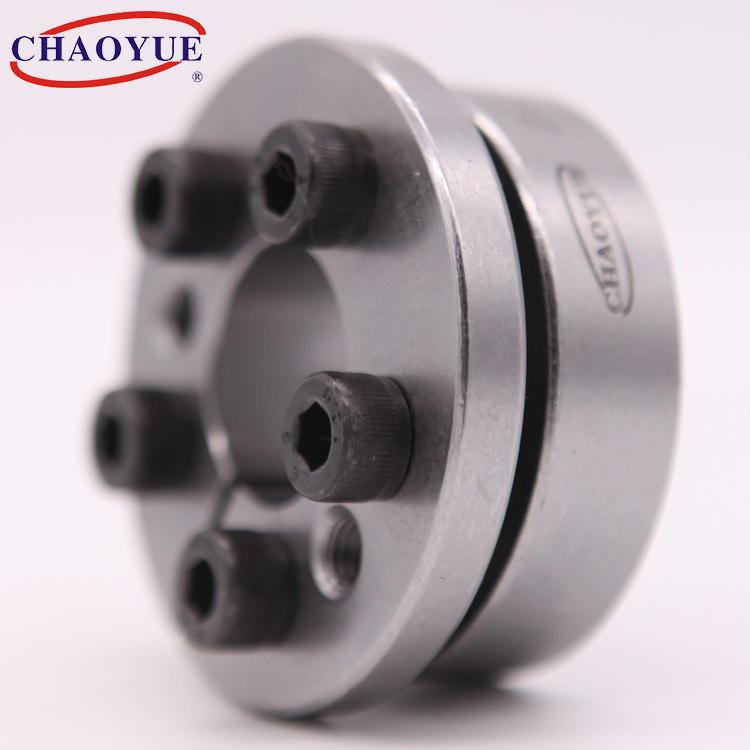

Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly
Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly

Bloc de verrou Keyless de diamètre 65mm extérieur de la charge 690N.M de lumière

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: Z6
Conditions de paiement et expédition:
Quantité de commande min: 10 PCS
Prix: USD 5.00 - 15.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000 PCs par mois
Contactez

Détail Infomation
Diamètre intérieur: 14 - 50 millimètres Diamètre extérieur: 55 - 80 millimètres
Épaisseur: 30 - 33 millimètres Couple: 127 -1830 N.m
boulon: M8 Poids: 0.48 - 0,73 kilogrammes
Mettre en évidence:

bloc de verrou Keyless de diamètre extérieur de 65mm

,

690N.M Keyless Locking Assembly

,

Bride de collier d'axe de 690N.M

Description de produit

Conception de client de serrure de puissance de charge de la lumière Z6 fermant à clef le dispositif



Bloc de verrou Keyless de diamètre 65mm extérieur de la charge 690N.M de lumière 0





Montage de l'exemple



Bloc de verrou Keyless de diamètre 65mm extérieur de la charge 690N.M de lumière 1

Dimension fondamentale [millimètres] Boulon Charge évaluée Pression sur l'axe
[N/millimètre2]		 Pression sur le hub
[N/millimètre2]		 Le couple de serrent le boulon
[N.m]		 Poids
[kilogramme]
d D D1 L L1 L2 L3 d1 n Force axiale
[kN]		 Toruqe
[N.m]
14 55 62 38 30 22 17 M8 3 18 127 208 52,5 25 0,48
16 55 62 38 30 22 17 M8 3 18 142 181 52,5 25 0,47
18 55 62 38 30 22 17 M8 3 18 157 161 52,5 25 0,46
19 55 62 38 30 22 17 M8 3 18 165 152 52,5 25 0,46
20 55 62 38 30 22 17 M8 3 18 172 145 52,5 25 0,45
22 55 62 38 30 22 17 M8 3 25,5 285 186 75 35 0,44
24 55 62 38 30 22 17 M8 3 25,5 307 170 75 35 0,42
25 55 62 38 30 22 17 M8 3 25,5 315 163 75 35 0,41
28 55 62 38 30 22 17 M8 3 31,5 435 175 89 41 0,39
30 55 62 38 30 22 17 M8 3 31,5 472 163 89 41 0,37
24 65 72 38 30 22 17 M8 5 37,4 440 244 90 30 0,62
25 65 72 38 30 22 17 M8 5 37,4 460 234 90 30 0,61
28 65 72 38 30 22 17 M8 5 43,6 600 243 105 35 0,58
30 65 72 38 30 22 17 M8 5 43,6 640 227 105 35 0,56
32 65 72 38 30 22 17 M8 5 43,6 690 213 105 35 0,55
35 65 72 38 30 22 17 M8 5 52,5 910 234 126 41 0,51
38 65 72 38 30 22 17 M8 5 52,5 990 216 126 41 0,48
40 65 72 38 30 22 17 M8 5 52,5 1050 205 125 41 0,46
30 80 87 41 33 25 20 M8 7 52,4 780 232 87 30 1,01
32 80 87 41 33 25 20 M8 7 52,4 830 217,5 87 30 0,99
35 80 87 41 33 25 20 M8 7 61 1060 232 102 35 0,96
38 80 87 41 33 25 20 M8 7 61 1150 214 102 35 0,92
40 80 87 41 33 25 20 M8 7 61 1220 203 102 35 0,89
42 80 87 41 33 25 20 M8 7 73,5 1540 233 122 41 0,86
45 80 87 41 33 25 20 M8 7 73,5 1650 217 122 41 0,82
48 80 87 41 33 25 20 M8 7 73,5 1760 203 122 41 0,76
50 80 87 41 33 25 20 M8 7 73,5 1830 195 122 41 0,73



Produit Tag:

bloc de verrou Keyless de diamètre extérieur de 65mm

bride de collier d'axe de 28mm OD

690N.M Keyless Locking Assembly
