Aperçu ProduitsBloc de verrou KeylessDouille à ressort de joint de dilatation de 1265N.M Torque 72mm OD

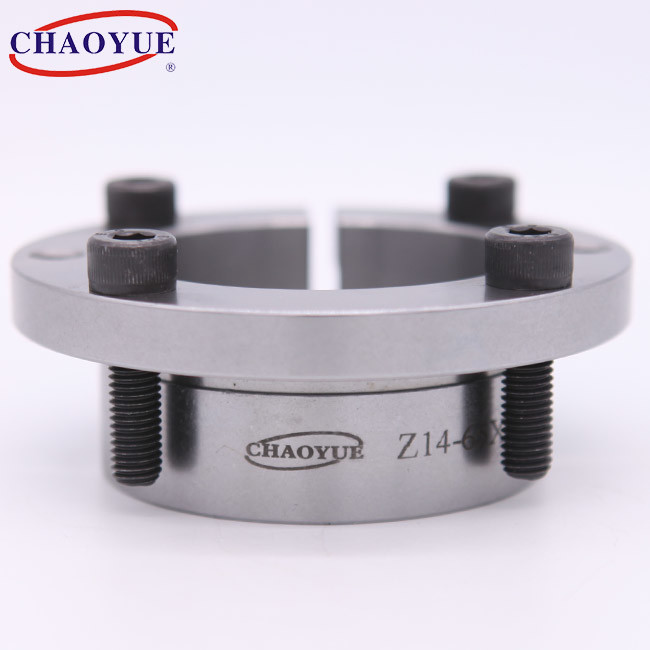

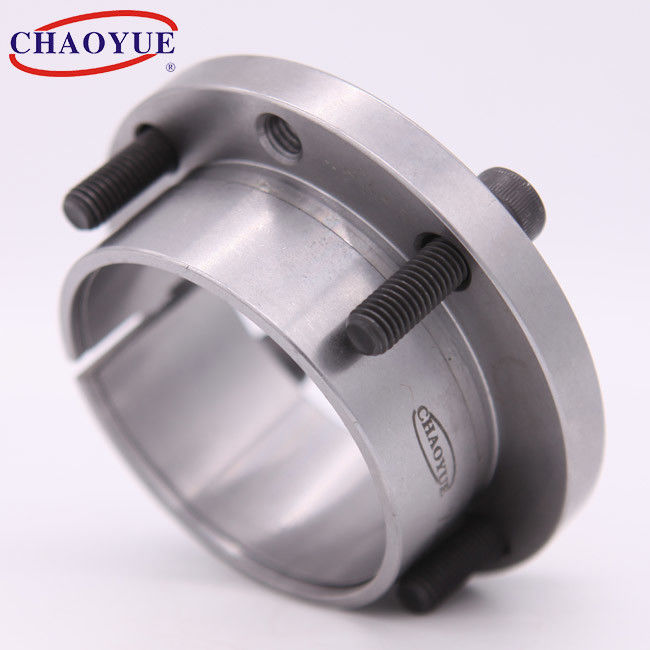

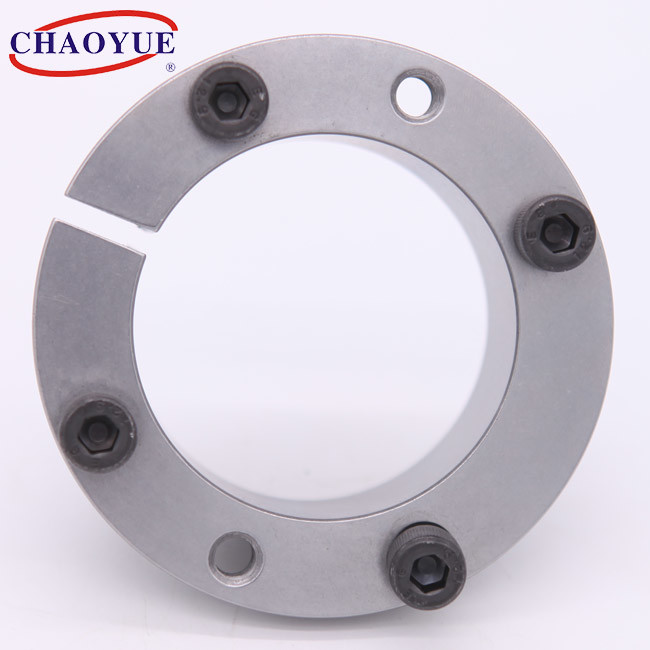

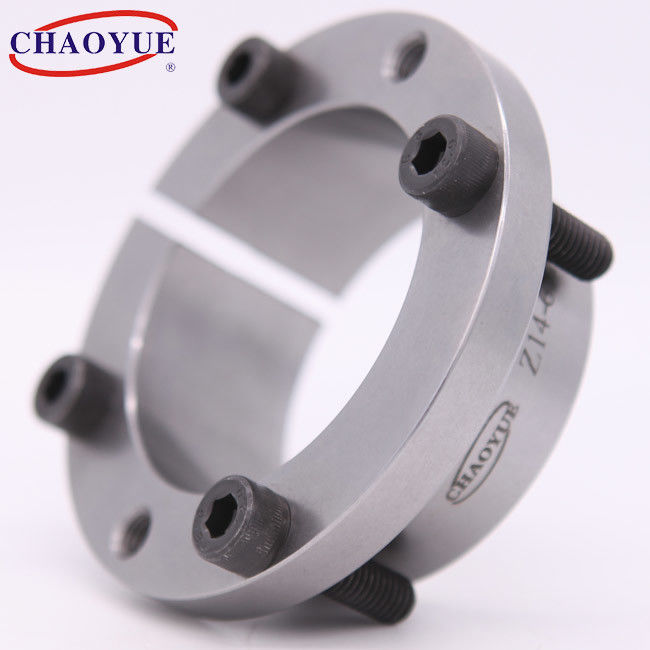

Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve
Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve

Douille à ressort de joint de dilatation de 1265N.M Torque 72mm OD

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: Z14
Conditions de paiement et expédition:
Quantité de commande min: 30 PCs
Prix: USD 3.00 - 20.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000 PCs par mois
Contactez

Détail Infomation
Diamètre intérieur: 14 - 65 millimètres Diamètre extérieur: 25 - 72 millimètres
Épaisseur: 26 - 35 millimètres Couple: 64 - 1265 N.m
boulon: M4 - M8 Poids: 0.091 - 0,46
Mettre en évidence:

douille de joint de dilatation de 72mm OD

,

douille de joint de dilatation de couple de 1265N.m

,

connexion de hub d'axe de 72mm OD

Description de produit

Anneau de fermeture Keyless de mécanisme à ressort de la bride Z14



Douille à ressort de joint de dilatation de 1265N.M Torque 72mm OD 0





Montage de l'exemple



Douille à ressort de joint de dilatation de 1265N.M Torque 72mm OD 1





Dimension fondamentale [millimètres] Boulon Charge évaluée Pression sur l'axe
[N/millimètre2]		 Pression sur le hub
[N/millimètre2]		 Le couple de serrent le boulon
[N.m]		 Poids
[kilogramme]
d D D1 D2 L L1 L2 L3 d1 n Couple
[N·m]		 Force axiale
[kN]
14 25 42 33 30 26 20 16 M4 4 64 9,2 109 61 2,9 0,091
16 25 42 33 30 26 20 16 M4 4 74 9,2 95 61 2,9 0,082
18 25 42 33 30 26 20 16 M4 4 82 9,2 85 61 2,9 0,072
19 25 42 33 30 26 20 16 M4 4 87 9,2 80 61 2,9 0,068
20 30 50 39 31 26 20 16 M5 4 150 15 124 82 6 0,113
22 30 50 39 31 26 20 16 M5 4 165 15 113 82 6 0,11
24 30 50 39 31 26 20 16 M5 4 180 15 104 82 6 0,088
25 36 55 45 31 26 20 16 M5 4 187 15 100 69 6 0,144
28 36 55 45 31 26 20 16 M5 4 210 15 89 69 6 0,121
30 36 55 45 31 26 20 16 M5 4 225 15 83 69 6 0,105
32 42 62 51 33 28 20 16 M5 4 240 15 77 59 6 0,2
35 42 62 51 33 28 20 16 M5 4 260 15 71 59 6 0,173
36 42 62 51 33 28 20 16 M5 4 270 15 69 59 6 0,162
38 44 66 54 34 28 20 16 M6 4 400 21,2 93 80 10 0,182
40 48 70 58 34 28 20 16 M6 4 425 21,2 88 73 10 0,223
42 48 70 58 34 28 20 16 M6 4 446 21,2 83 73 10 0,191
45 55 82 67 43 35 25 20 M8 4 875 38,9 115 94 25 0,4
48 55 82 67 43 35 25 20 M8 4 935 38,9 107 94 25 0,35
50 62 89 74 43 35 25 20 M8 4 974 38,9 103 83 25 0,5
55 62 89 74 43 35 25 20 M8 4 1070 38,9 94 83 25 0,41
60 72 99 84 43 35 25 20 M8 4 1165 38,9 86 71 25 0,58
65 72 99 84 43 35 25 20 M8 4 1265 38,9 79 71 25 0,46
