Aperçu ProduitsBloc de verrou KeylessBloc de verrou Keyless compact de la structure 3560N.m de CHAOYUE Z24

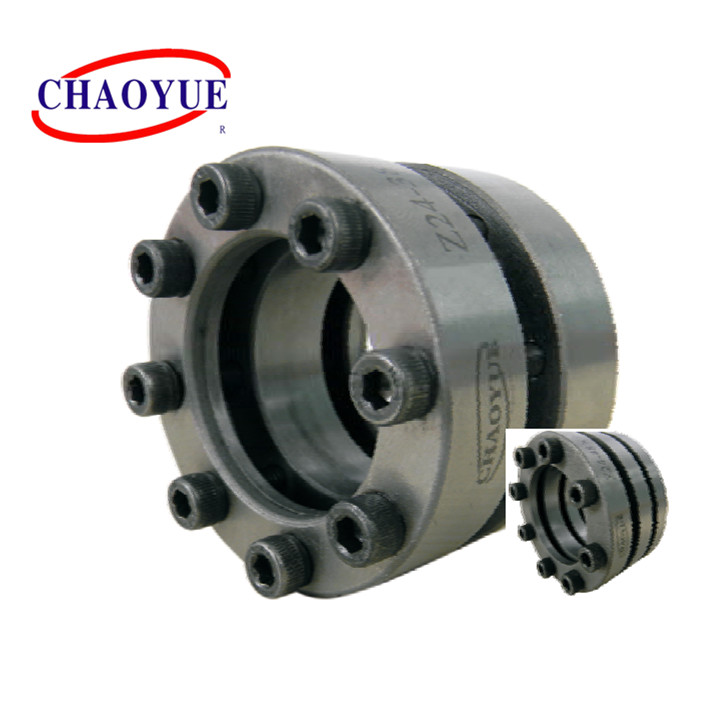

CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24
CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24 CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24

Bloc de verrou Keyless compact de la structure 3560N.m de CHAOYUE Z24

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: Z24
Conditions de paiement et expédition:
Quantité de commande min: 10 PCS
Prix: USD 2.50 - 100.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 1000 PCs par mois
Contactez

Détail Infomation
Diamètre intérieur: 22 - 85 millimètres Diamètre extérieur: 35 - 120 millimètres
Épaisseur: 26 - 92 mm Couple: 38 - 3560 N.m
boulon: M3 - M8 Poids: 0.08 - 2,71 kilogrammes
Mettre en évidence:

bloc de verrou Keyless de 3560N.m

,

Bloc de verrou Keyless de structure compacte

,

bride d'axe de libération rapide de 3560N.m

Description de produit

Bloc de verrou Keyless d'axe de la structure Z24 compacte

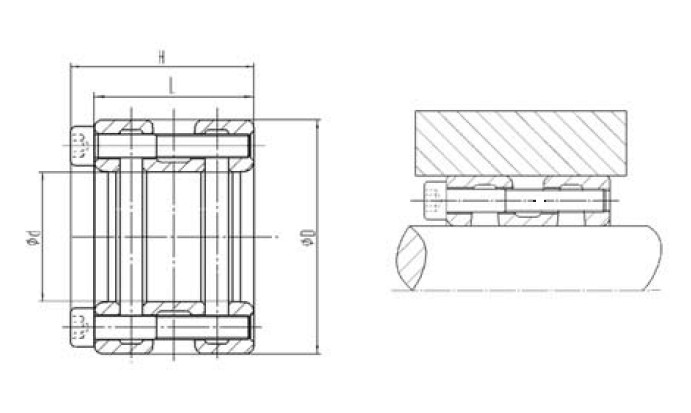

Bloc de verrou Keyless compact de la structure 3560N.m de CHAOYUE Z24 0



Montage de l'exemple

Bloc de verrou Keyless compact de la structure 3560N.m de CHAOYUE Z24 1

Dimension fondamentale [millimètres] Boulon Charge évaluée Le couple de serrent le boulon
[N.m]		 Poids
[kilogramme]
d D L H d1 n Force axiale
[N]		 Couple
[N·m]
22 35 26 29 M3 6 3450 38 2 0,08
25 38 26 29 M3 6 6800 85 2 0,08
28 45 26 30 M4 6 7500 105 4 0,13
30 47 26 30 M4 6 12600 190 4 0,25
38 60 36 41 M5 8 16680 317 7 0,3
40 62 36 41 M5 8 27000 540 7 0,33
42 65 36 41 M5 8 30500 640 7 0,36
45 70 41 46 M5 8 38200 860 7 0,4
48 75 41 46 M5 8 39600 950 7 0,5
50 75 41 46 M6 8 41600 1040 12 0,52
55 80 41 47 M6 8 48000 1320 12 0,55
60 85 41 47 M6 8 54600 1640 12 0,61
65 95 77 85 M8 8 69000 2240 40 1,52
70 100 77 85 M8 8 74300 2600 40 1,6
75 105 77 85 M8 8 77300 2900 40 1,71
80 110 77 85 M8 8 80250 3210 40 1,8
85 120 92 100 M8 8 83700 3560 40 2,71
