Aperçu ProduitsBloc de verrou KeylessBride Keyless gonflée d'axe du bloc de verrou de boulon serré de l'ensemble m2.5 10mm

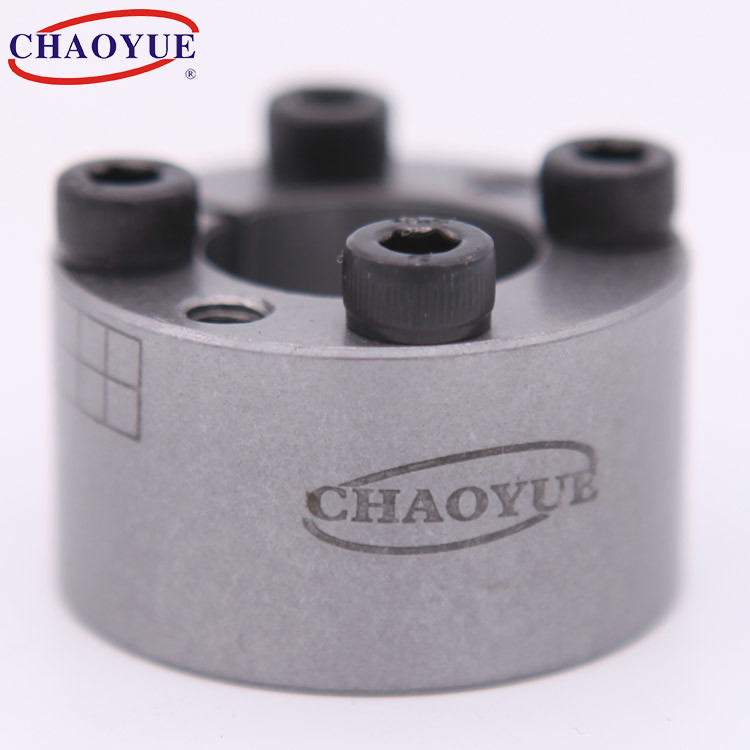

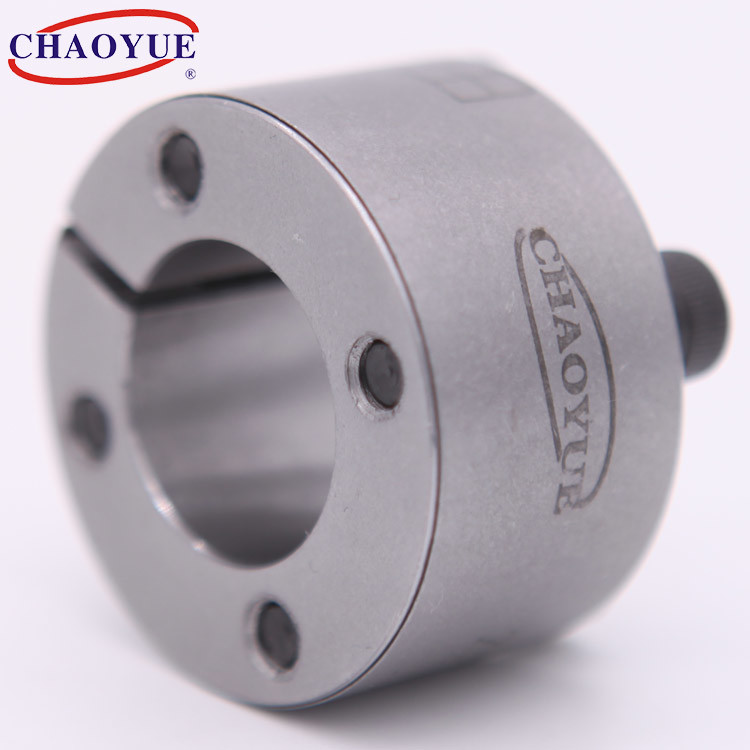

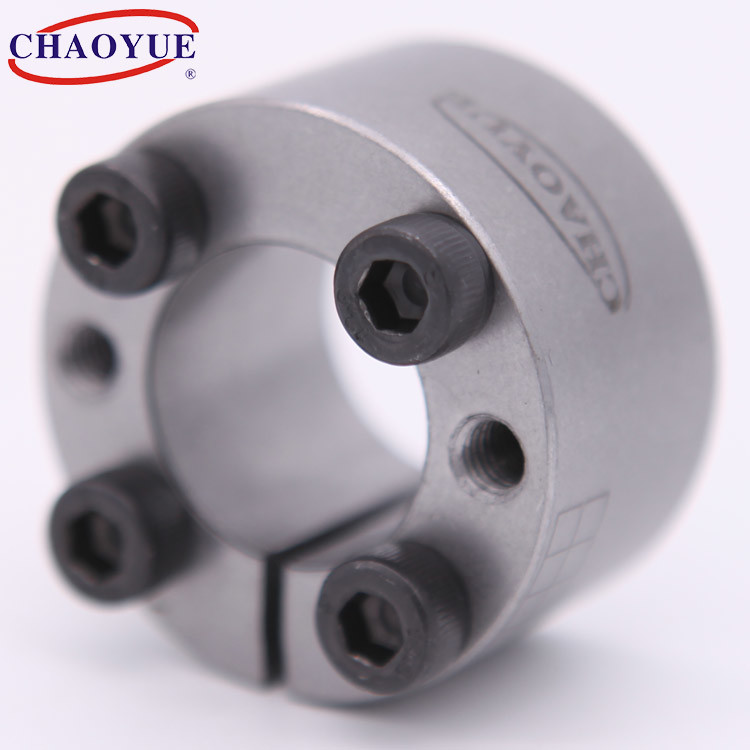

Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp
Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp

Bride Keyless gonflée d'axe du bloc de verrou de boulon serré de l'ensemble m2.5 10mm

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: Z21
Conditions de paiement et expédition:
Quantité de commande min: 10 PCS
Prix: USD 4.00 - 15.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 1000 PCs par mois
Contactez

Détail Infomation
Diamètre intérieur: 10 - 50 millimètres Diamètre extérieur: 20 - 80 millimètres
Épaisseur: 13 - 36 millimètres Couple: 14.1 - 1610 N.m
boulon: M2.5 - M8 Poids: 0.019 - 0,73 kilogrammes
Mettre en évidence:

bloc de verrou Keyless du boulon m2.5

,

bloc de verrou Keyless de 10mm

,

m2.5 bride d'axe du boulon 10mm

Description de produit

Ensemble serré gonflé de douille d'accouplement de l'expansion Z21



Bride Keyless gonflée d'axe du bloc de verrou de boulon serré de l'ensemble m2.5 10mm 0





Montage de l'exemple

Bride Keyless gonflée d'axe du bloc de verrou de boulon serré de l'ensemble m2.5 10mm 1

Dimension fondamentale [millimètres] Boulon Charge évaluée Le couple de serrent le boulon
[N.m]		 Poids
[kilogramme]
d D L L1 d1 n Couple
[N·m]		 Force axiale
[N]
10 20 15,5 13 M2.5 4 14,1 2900 0,85 0,019
11 22 15,5 13 M2.5 4 15,3 2900 0,85 0,022
12 22 15,5 13 M2.5 4 17,1 2900 0,85 0,024
14 26 20 17 M3 4 31 4380 1,68 0,039
15 28 20 17 M3 4 32,5 4380 1,68 0,044
16 32 21 17 M4 4 61 7700 3,5 0,068
17 35 25 21 M4 4 63 7700 3,5 0,09
18 35 25 21 M4 4 68 7700 3,5 0,093
19 35 25 21 M4 4 72 7700 3,5 0,098
20 38 26 21 M5 4 126 12600 6,6 0,12
22 40 26 21 M5 4 135 12600 6,6 0,13
24 47 32 26 M6 4 207 17900 11,8 0,2
25 47 32 26 M6 4 216 17900 11,8 0,22
28 50 32 26 M6 6 365 26120 11,8 0,24
30 55 32 26 M6 6 387 26120 11,8 0,26
32 55 32 26 M6 6 421 26120 11,8 0,27
35 60 37 31 M6 8 633 34990 11,8 0,37
38 65 37 31 M6 8 667 34990 11,8 0,41
40 65 37 31 M6 8 696 34990 11,8 0,42
42 75 44 36 M8 6 1011 48000 28,6 0,63
45 75 44 36 M8 6 1095 48000 28,6 0,7
48 80 44 36 M8 8 1560 64270 28,6 0,71
50 80 44 36 M8 8 1610 64270 28,6 0,73
