Aperçu ProduitsBloc de verrou KeylessAccouplement d'arbres de fixage d'OD 30mm 600N.M Keyless Locking Assembly Z1

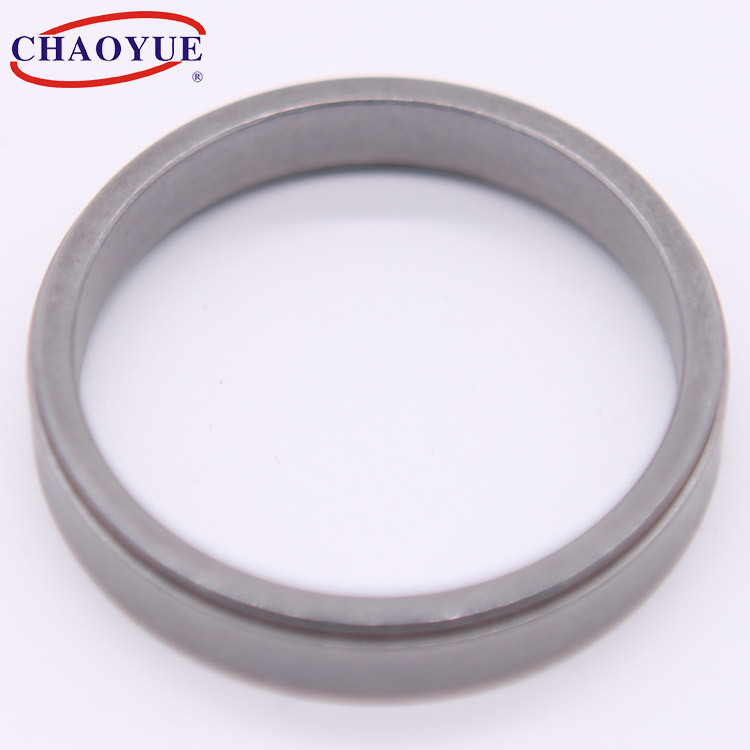

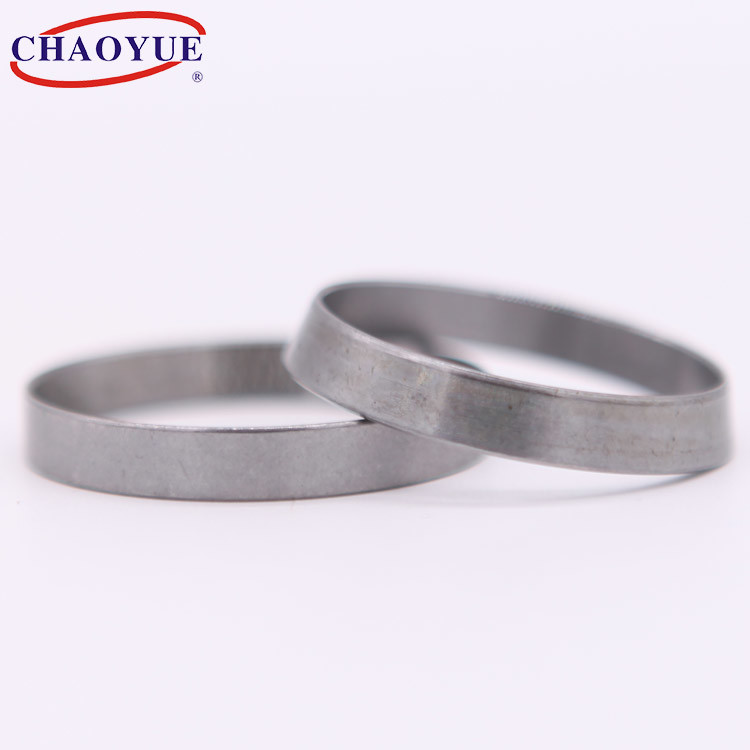

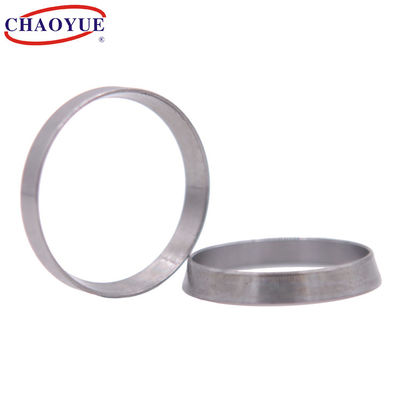

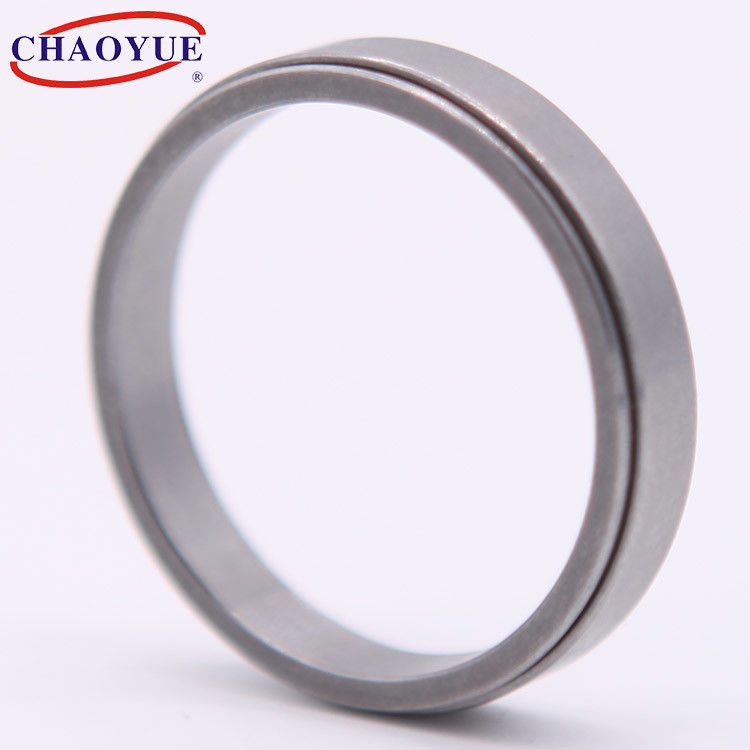

OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1
OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1 OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1 OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1 OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1

Accouplement d'arbres de fixage d'OD 30mm 600N.M Keyless Locking Assembly Z1

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: Z1
Conditions de paiement et expédition:
Quantité de commande min: 10 PCS
Prix: USD 2.00 - 360.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000 PCs par mois
Contactez

Détail Infomation
Diamètre intérieur: 10 - 500 millimètres Diamètre extérieur: 13 - 540 millimètres
Couple: 0.007 - 278 kN.m Poids: 0.01 - 16,5 kilogrammes
Mettre en évidence:

Bloc de verrou Keyless d'OD 30mm

,

600N.M Keyless Locking Assembly

,

Accouplement d'arbres de fixage de 600N.M

Description de produit

Fixage composant de Ringfeder de transport de l'énergie Z1



Accouplement d'arbres de fixage d'OD 30mm 600N.M Keyless Locking Assembly Z1 0





Montage de l'exemple



Accouplement d'arbres de fixage d'OD 30mm 600N.M Keyless Locking Assembly Z1 1





Dimension fondamentale [millimètres] Charge évaluée Poids
[kilogramme]
d D L Je Force axiale
[kN]		 Toruqe
[kN.m]
10 13 4,5 3,7 1,4 0,007 0,01
12 15 4,5 3,7 1,6 0,0098 0,01
13 16 4,5 3,7 1,8 0,011 0,01
14 18 6,3 5,3 2,8 0,019 0,01
15 19 6,3 5,3 3 0,022 0,01
16 20 6,3 5,3 3,2 0,025 0,01
17 21 6,3 5,3 3,4 0,028 0,01
18 22 6,3 5,3 3,6 0,032 0,01
19 24 6,3 5,3 3,8 0,035 0,01
20 25 6,3 5,3 4 0,04 0,01
22 26 6,3 5,3 4,5 0,05 0,01
25 30 6,3 5,3 5 0,06 0,01
28 32 6,3 5,3 5,6 0,08 0,01
30 35 6,3 5,3 6 0,09 0,01
32 36 6,3 5,3 6,4 0,1 0,01
35 40 7 6,0 8,2 0,15 0,02
40 45 8 6,6 9,9 0,2 0,02
45 52 10 8,6 14,6 0,33 0,04
50 57 10 8,6 16,2 0,4 0,05
55 62 10 8,6 17,8 0,49 0,05
60 68 12 10,4 23,5 0,7 0,07
65 73 12 10,4 25,6 0,83 0,08
70 79 14 12,2 32 1,12 0,11
75 84 14 12,2 34,4 1,29 0,12
80 91 17 15,0 45 1,81 0,19
85 96 17 15,0 48 2,04 0,2
90 101 17 15,0 51 2,29 0,22
95 106 17 15,0 54 2,55 0,23
100 114 21 18,7 70 3,5 0,38
105 119 21 18,7 73,2 3,82 0,4
110 124 21 18,7 77 4,25 0,41
120 134 21 18,7 84 5,05 0,45
125 139 21 18,7 92 5,75 0,62
130 148 28 25,3 124 8,05 0,85
140 158 28 25,3 134 9,35 0,91
150 168 28 25,3 143 10,7 0,97
160 178 28 25,3 152 12,2 1,02
170 191 33 30,0 192 16,3 1,5
180 201 33 30,0 204 18,3 1,58
190 211 33 30,0 214 20,4 1,68
200 224 38 34,8 262 26,2 2,32
210 234 38 34,8 275 28,9 2,45
220 244 38 34,8 288 37,7 2,49
240 267 42 39,5 358 43 3,52
250 280 48 44,0 415 52 4,68
260 290 48 44,0 435 56,5 4,82
280 313 53 49,0 520 72,5 6,27
300 333 53 49,0 555 83 6,47
320 360 65 59,0 710 114 10,9
340 380 65 59,0 755 128,5 11,5
360 400 65 59,0 800 144 12,2
380 420 65 59,0 845 160,5 12,8
400 440 65 59,0 890 178 13,5
420 460 65 59,0 935 196 14,1
450 490 65 59,0 998 224,5 15,2
480 520 65 59,0 1070 256 16
500 540 65 59,0 1110 278 16,5
