Aperçu ProduitsAxe maintenant des élémentstype Keyless joint de douille d'accouplement de 515mm OD 410kN.m de dilatation

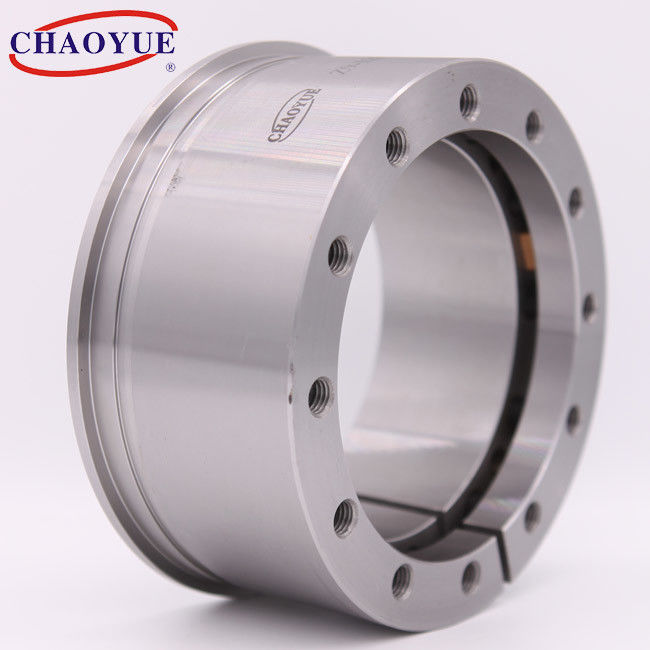

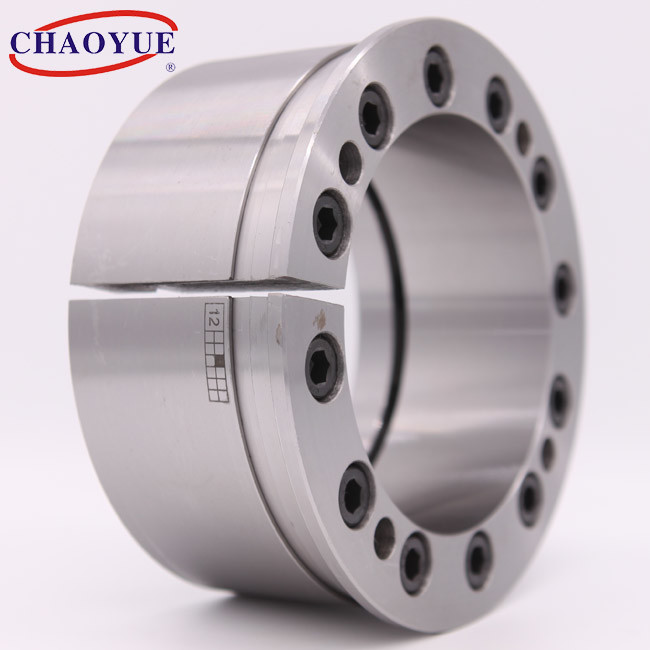

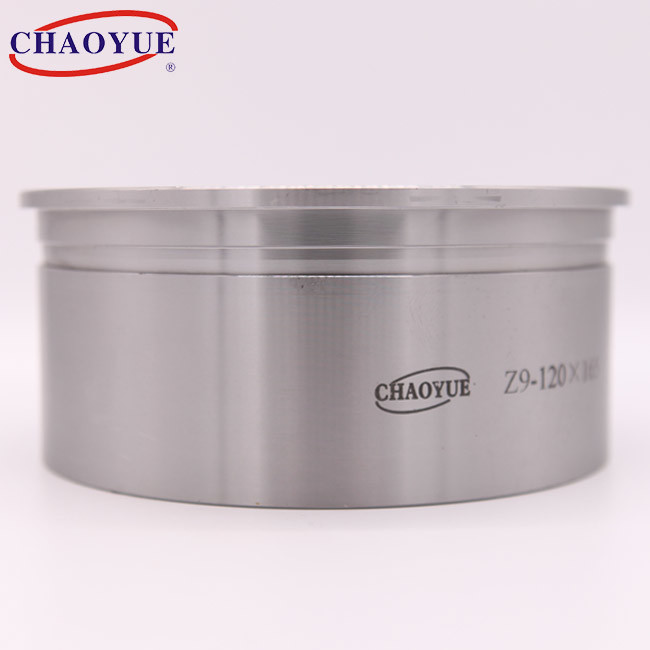

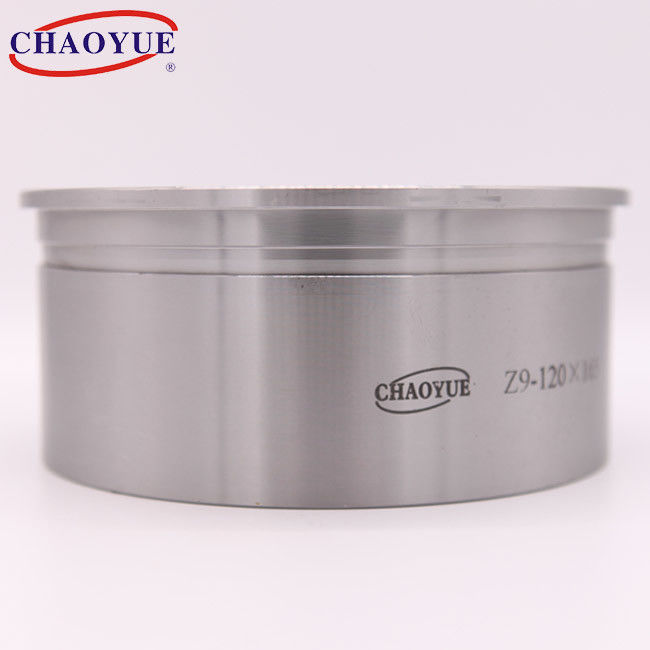

515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint
515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint
515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint 515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint 515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint 515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint

type Keyless joint de douille d'accouplement de 515mm OD 410kN.m de dilatation

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: Z9A
Conditions de paiement et expédition:
Quantité de commande min: 1 PC
Prix: USD 35.00 - 950.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 500 PCs par mois
Contactez

Détail Infomation
Diamètre intérieur: 100 - 420 millimètres Diamètre extérieur: 145 - 515 millimètres
Épaisseur: 66 - 149 millimètres Couple: 9.6 - 410 kN.m
boulon: M10 - M22 Poids: 4.3 - 75,4 kilogrammes
Mettre en évidence:

accouplement keyless de 410kN.m

,

accouplement keyless de 515mm OD

,

type joint de douille de 410kN.m de dilatation

Description de produit

Casier de puissance d'axe de bride des machines 45# de textile de Z9A



type Keyless joint de douille d'accouplement de 515mm OD 410kN.m de dilatation 0





type Keyless joint de douille d'accouplement de 515mm OD 410kN.m de dilatation 1



Dimension fondamentale [millimètres] Boulon Charge évaluée Pression sur l'axe
N/mm2		 Pression sur le hub
N/mm2		 Le couple de serrent le boulon
[N.m]		 Poids
[kilogramme]
d D L L1 e B d1 n Force axiale
[kN]		 Toruqe
[kN.m]
100 145 66 45 5 65 M10 10 192 9,6 102 70 83 4,3
110 155 66 45 5 65 M10 12 197 10,5 93 66 83 4,7
120 165 66 45 5 65 M10 12 216 13 96 70 83 5
130 180 75 54 6 72 M12 12 287 17,8 100 78 145 6,9
140 190 75 54 6 72 M12 12 287 20,2 94 69 145 7,2
150 200 75 54 6 72 M12 12 287 21,6 88 66 145 7,8
160 210 75 54 6 72 M12 15 360 28,8 101 77 145 8,2
170 225 75 54 6 72 M12 16 383 32,6 101 76 145 9,6
180 235 75 54 6 72 M12 18 431 38,8 108 82 145 10,1
190 250 84 59 6 81 M14 15 493 46,8 106 80 230 14,3
200 260 84 59 6 81 M14 16 526 52,8 100 77 230 13,8
220 285 84 59 6 81 M16 14 640 70 119 92 355 16,3
240 305 102 76 7 98 M16 16 731 88 96 75 355 21,3
260 325 102 76 7 98 M16 18 822 107 103 82 355 22,8
280 355 110 84 8 106 M16 20 910 128 96 75 355 30,3
300 375 110 84 8 106 M16 22 1000 151 99 79 355 33
320 405 132 99 8 125 M20 18 1280 206 101 80 690 47,8
340 425 132 99 8 125 M20 20 1420 242 106 85 690 49,7
360 455 149 110 8 140 M22 20 1770 319 113 89 930 66,2
380 475 149 110 8 140 M22 20 1770 337 109 87 930 69,7
400 485 149 110 8 140 M22 20 1770 355 101 83 930 71,7
420 515 149 110 8 140 M22 22 1980 410 107 87 930 75,4
