Aperçu ProduitsAxe maintenant des élémentsaxe intérieur de boulon du diamètre M12 de 100mm maintenant la norme des éléments Z9

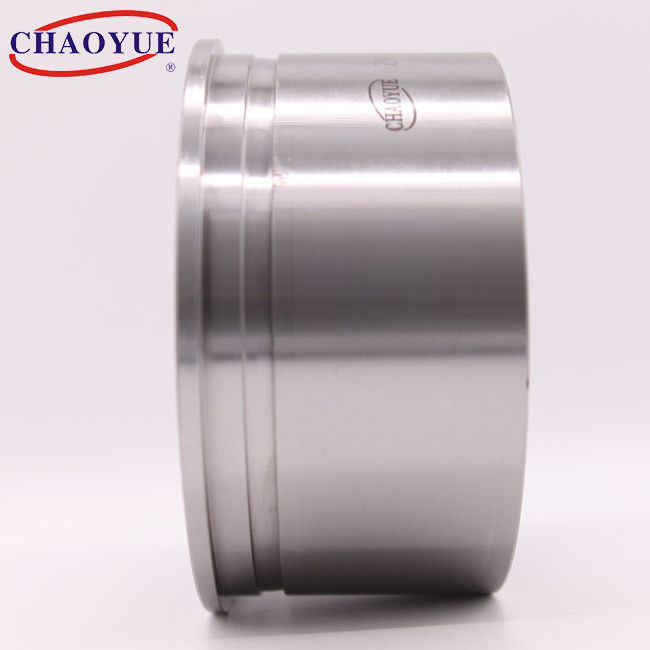

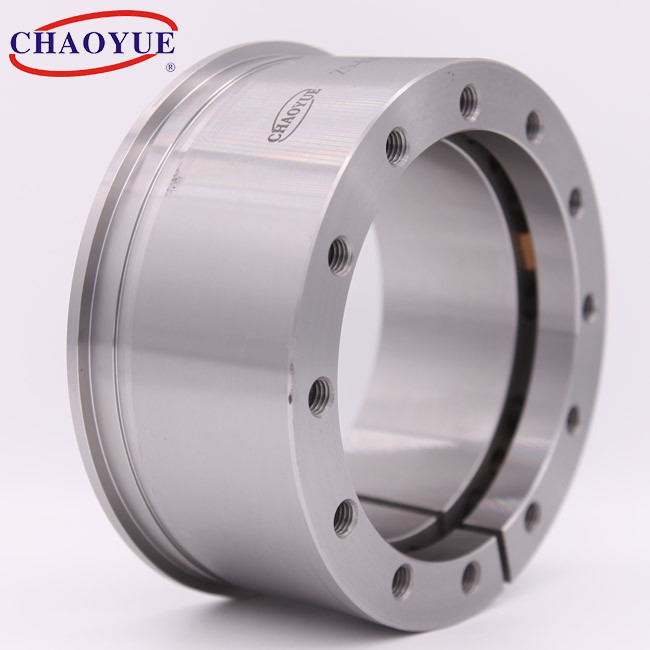

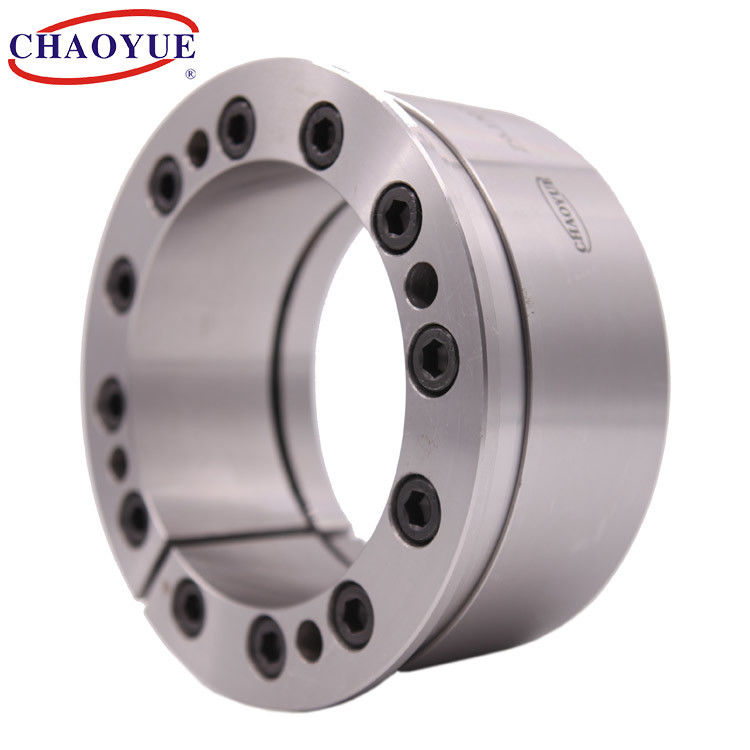

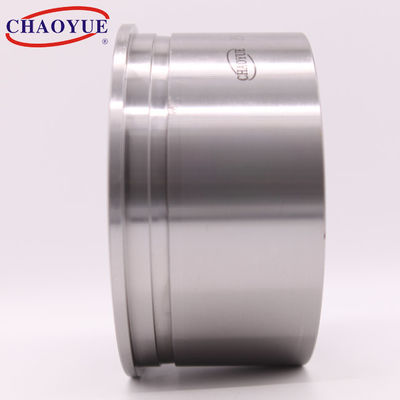

100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard
100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard 100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard 100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard

axe intérieur de boulon du diamètre M12 de 100mm maintenant la norme des éléments Z9

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: Z9
Conditions de paiement et expédition:
Quantité de commande min: 1 PC
Prix: USD 35.00 - 950.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 500 PCs par mois
Contactez

Détail Infomation
Diamètre intérieur: 100 - 420 millimètres Diamètre extérieur: 145 - 515 millimètres
Épaisseur: 75 - 159 millimètres Couple: 9.6 - 410 kN.m
boulon: M12 - M22 Poids: 4,7 à 82 kg
Mettre en évidence:

axe intérieur de diamètre de 100mm maintenant des éléments

,

axe du boulon m12 maintenant des éléments

,

accouplement d'arbres de fixage intérieur de diamètre de 100mm

Description de produit

Disque Keyless standard de rétrécissement de l'axe Z9 fermant à clef le dispositif



axe intérieur de boulon du diamètre M12 de 100mm maintenant la norme des éléments Z9 0



Montage de l'exemple



axe intérieur de boulon du diamètre M12 de 100mm maintenant la norme des éléments Z9 1



Dimension fondamentale [millimètres] Boulon Charge évaluée Pression sur l'axe
N/mm2		 Pression sur le hub
N/mm2		 Le couple de serrent le boulon
[N.m]		 Poids
[kilogramme]
d D L L1 e B d1 n Force axiale
[kN]		 Toruqe
[kN.m]
100 145 75 54 5 65 M12 8 192 9,6 102 70 145 4,7
110 155 75 54 5 65 M12 8 197 10,5 93 66 145 5,1
120 165 75 54 5 65 M12 9 216 13 96 70 145 5,5
130 180 84 63 6 72 M12 12 287 17,8 100 78 145 7,5
140 190 84 63 6 72 M12 12 287 20,2 94 69 145 7,9
150 200 84 63 6 72 M12 12 287 21,6 88 66 145 8,4
160 210 84 63 6 72 M12 15 360 28,8 101 77 145 8,9
170 225 84 63 6 72 M12 16 383 32,6 101 76 145 10,5
180 235 84 63 6 72 M12 18 431 38,8 108 82 145 11
190 250 96 69 6 81 M14 15 493 46,8 106 80 230 14,3
200 260 94 69 6 81 M14 16 526 52,8 100 77 230 15
220 285 94 69 6 81 M16 14 640 70 119 92 355 17,8
240 305 112 86 7 98 M16 16 731 88 96 75 355 23,2
260 325 112 86 7 98 M16 18 822 107 103 82 355 24,8
280 355 120 94 8 106 M16 20 910 128 96 75 355 33
300 375 120 94 8 106 M16 22 1000 151 99 79 355 36
320 405 142 109 8 125 M20 18 1280 206 101 80 690 52
340 425 142 109 8 125 M20 20 1420 242 106 85 690 54
360 455 159 120 8 140 M22 20 1770 319 113 89 930 72
380 475 159 120 8 140 M22 20 1770 337 109 87 930 75
400 485 159 120 8 140 M22 20 1770 355 101 83 930 78
420 515 159 120 8 140 M22 22 1980 410 107 87 930 82
