Aperçu ProduitsAxe maintenant des élémentsBague Keyless d'apogée de boulon du noir 1240 N.M M75 pour la serrure d'axe

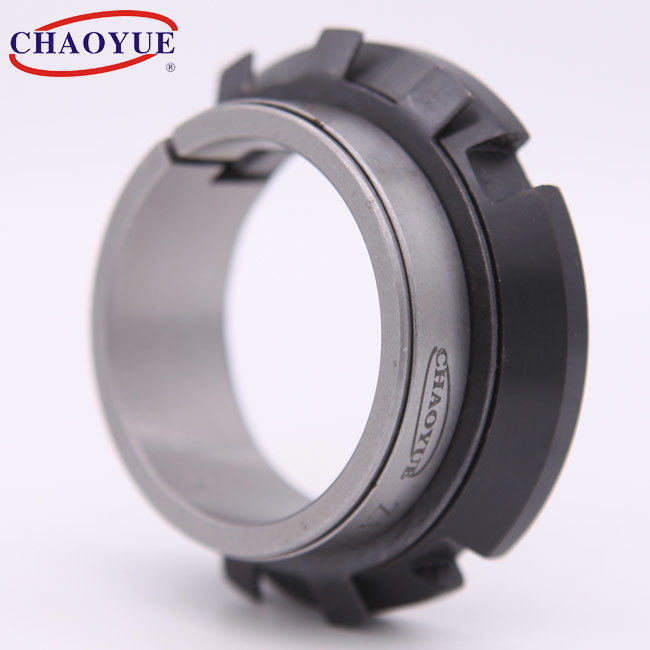

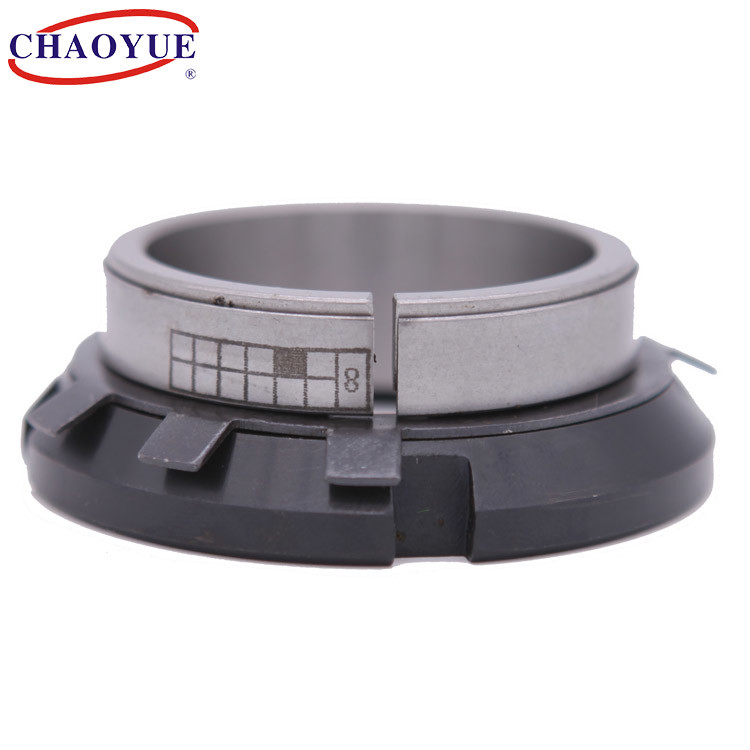

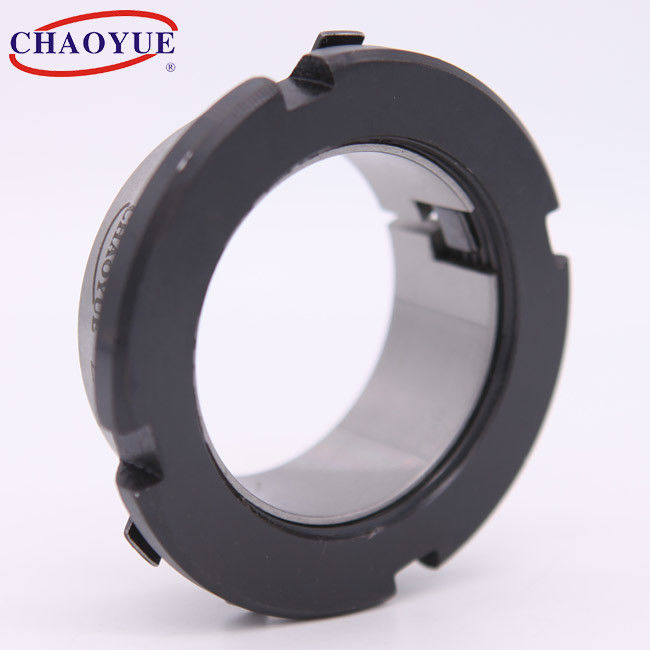

Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock
Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock

Bague Keyless d'apogée de boulon du noir 1240 N.M M75 pour la serrure d'axe

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: Z19A
Conditions de paiement et expédition:
Quantité de commande min: 10 PCS
Prix: USD 5.00 - 20.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 1000 PCs par mois
Contactez

Détail Infomation
Diamètre intérieur: 14 - 70 millimètres Diamètre extérieur: 25 - 84 millimètres
Épaisseur: 16.5 - 31,5 millimètres Couple: 38 - 1240 N.m
boulon: M20 - M75 Poids: 0.05 - 0,42 kilogrammes
Mettre en évidence:

Bague keyless d'apogée de 1240 N.m

,

Bague keyless d'apogée du boulon M75

,

Bride de collier d'axe de 1240 N.m

Description de produit

Axe Keyless de Z19A maintenant l'élément fermant à clef la bague



Bague Keyless d'apogée de boulon du noir 1240 N.M M75 pour la serrure d'axe 0





Montage de l'exemple



Bague Keyless d'apogée de boulon du noir 1240 N.M M75 pour la serrure d'axe 1



Dimension fondamentale [millimètres] Boulon Charge évaluée Pression sur l'axe
[N/millimètre2]		 Pression sur le hub
[N/millimètre2]		 Le couple de serrent le boulon
[N.m]		 Poids
[kilogramme]
d D E H B d1 Force axiale
[kN]		 Couple
[N·m]
14 25 32 16,5 6,5 M20 X 1 5,1 38 200 110 95 0,05
15 25 32 16,5 6,5 M20 X 1 5,5 41 185 110 95 0,04
16 25 32 16,5 6,5 M20 X 1 5,45 43 174 110 95 0,04
17 26 32 16,5 6,5 M20 X 1 5,5 47 164 107 95 0,04
18 26 32 16,5 6,5 M20 X 1 5,4 49 155 107 95 0,04
18 30 38 16,5 6,5 M25 X 1,5 6,6 58 185 112 160 0,06
19 30 38 18 6,5 M25 X 1,5 6,6 62 176 112 160 0,06
20 30 38 18 6,5 M25 X 1,5 6,6 66 167 111 160 0,06
22 32 38 18 6,5 M25 X 1,5 6,6 73 152 105 160 0,06
24 35 45 18 6,5 M30 X 1,5 8,75 105 185 127 220 0,08
25 35 45 18 6,5 M30 X 1,5 8,8 110 178 127 220 0,07
28 36 45 18 6,5 M32 X 1,5 8,55 120 159 124 220 0,06
28 40 52 18 6,5 M35 X 1,5 10,6 149 188 141 340 0,09
30 40 52 19,5 7 M35 X 1,5 10,6 160 164 123 340 0,09
32 42 52 19,5 7 M36 X 1,5 10,6 170 154 117 340 0,09
35 45 58 21,5 8 M40 X 1,5 13,1 230 153 120 480 0,11
36 45 58 21,5 8 M40 X 1,5 13,3 240 149 120 480 0,1
38 48 58 21..5 8 M42 X 1,5 13,1 250 141 112 480 0,12
38 50 58 21,5 8 M42 X 1,5 13,1 250 141 112 480 0,14
40 50 65 24,5 10 M45 X 1,5 15,5 310 124 93 680 0,14
40 52 65 24,5 10 M45 X 1,5 15,5 310 120 93 680 0,17
42 55 65 25,5 10 M48 X 1,5 15,2 320 114 87 680 0,2
45 55 72 25,5 10 M50 X 1,5 17,7 400 122 96 870 0,16
45 57 72 25,5 10 M50 X 1,5 17,7 400 122 96 870 0,2
48 60 75 25,5 10 M55 X 2 20,8 500 135 105 970 0,21
50 60 75 25,5 10 M55 X 2 20,8 520 130 105 970 0,18
50 62 75 25,5 10 M55 X 2 20,8 520 130 105 970 0,22
55 65 80 27,5 12 M60 X 2 22 610 103 84 1100 0,21
55 68 80 27,5 12 M60 X 2 22 610 103 84 1100 0,28
56 68 80 27,5 12 M60 X 2 22 620 101 82 1100 0,26
60 70 85 30 12 M65 X 2 26,6 800 113 93 1300 0,24
60 73 85 30,5 12 M65 X 2 26,6 800 113 93 1300 0,33
63 79 92 30,5 14 M70 X 2 31,1 980 107 86 1600 0,43
65 79 92 30,5 14 M70 X 2 31 1010 104 86 1600 0,38
70 84 98 31,5 14 M75 X 2 35,4 1240 110 92 2000 0,42
