Aperçu ProduitsAxe maintenant des élémentsZ10 axe du boulon M5 de l'épaisseur 15mm maintenant la bride de collier d'axe d'éléments

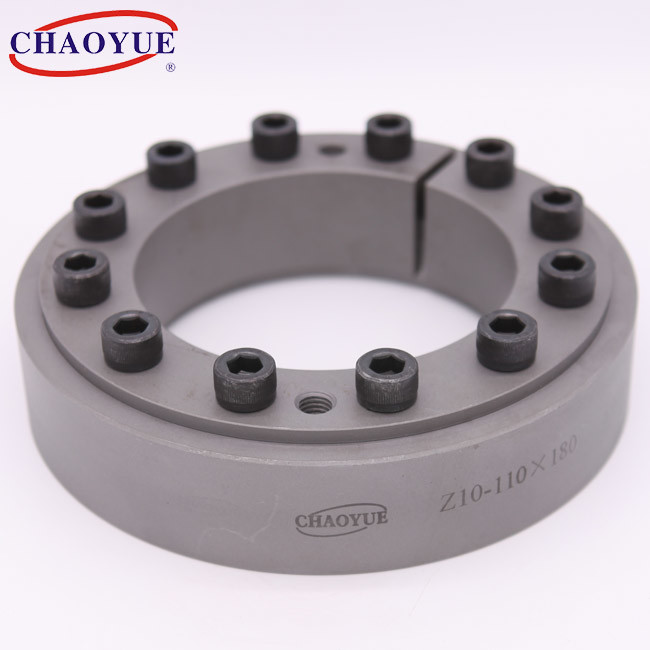

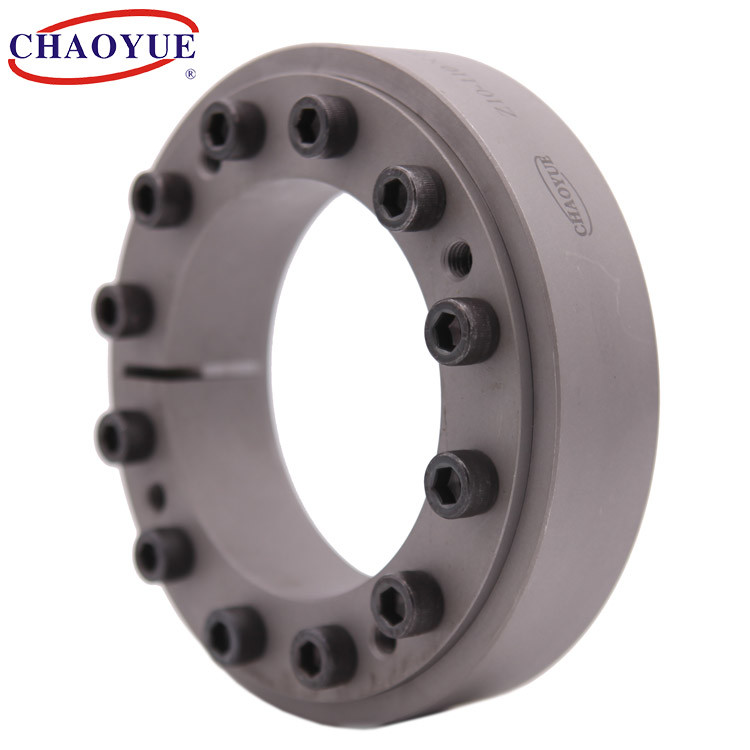

Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp
Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp

Z10 axe du boulon M5 de l'épaisseur 15mm maintenant la bride de collier d'axe d'éléments

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: Z10
Conditions de paiement et expédition:
Quantité de commande min: 10 PCS
Prix: USD 5.00 - 30.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 1000 PCs par mois
Contactez

Détail Infomation
Diamètre intérieur: 12 à 90 mm Diamètre extérieur: 32 - 155 millimètres
Épaisseur: 11 - 38 millimètres Couple: 0.038 - 7,2 kN.m
boulon: M5 - M8 Poids: 0.06 - 3,3 kilogrammes
Mettre en évidence:

Axe de l'épaisseur 15mm maintenant des éléments

,

axe du boulon m5 maintenant des éléments

,

Bride de collier d'axe de l'épaisseur 15mm

Description de produit

Taille Z10 ennuyée bloc de verrou Keyless standard d'axe de 12mm à de 90mm



Z10 axe du boulon M5 de l'épaisseur 15mm maintenant la bride de collier d'axe d'éléments 0





Montage de l'exemple



Z10 axe du boulon M5 de l'épaisseur 15mm maintenant la bride de collier d'axe d'éléments 1





Dimension fondamentale [millimètres] Boulon Charge évaluée Le couple de serrent le boulon
[N.m]		 Poids
[kilogramme]
d D dw L H e d1 Force axiale
[kN]		 Toruqe
[kN.m]
12 32 10 9 11 1 M5 8 0,038 5 0,06
14 37 12 9 11 1 M5 9 0,052 5 0,08
16 41 14 12 15 1,5 M5 13 0,09 5 0,12
18 44 15 12 15 1,5 M5 10 0,08 5 0,12
18 44 16 12 15 1,5 M5 14 0,112 5 0,12
20 47 17 12 15 1,5 M5 16 0,14 5 0,15
20 47 18 12 15 1,5 M5 20 0,184 5 0,15
24 50 19 14 18 2 M5 17 0,16 5 0,2
24 50 20 14 18 2 M5 20 0,2 5 0,2
24 50 22 14 18 2 M5 25 0,28 5 0,3
30 60 24 16 20 2 M5 23 0,28 5 0,3
30 60 25 16 20 2 M5 25 0,32 5 0,3
30 60 26 16 20 2 M5 27 0,36 5 0,3
36 72 28 18 22 2 M6 37 0,55 12 0,4
36 72 30 18 22 2 M6 43 0,68 12 0,4
36 72 31 18 22 2 M6 46 0,74 12 0,4
44 80 34 20 24 2 M6 41 0,7 12 0,6
44 80 35 20 24 2 M6 44 0,77 12 0,6
44 80 36 20 24 2 M6 47 0,85 12 0,6
50 90 38 22 26 2,5 M6 55 1,1 12 0,8
50 90 40 22 26 2,5 M6 64 1,32 12 0,8
50 90 42 22 26 2,5 M6 72 1,54 12 0,8
55 100 42 23 29 3 M6 54 1,13 12 1,1
55 100 45 23 29 3 M6 66 1,5 12 1,1
55 100 48 23 29 3 M6 77 1,85 12 1,1
62 110 48 23 29 3 M6 69 1,6 12 1,3
62 110 50 23 29 3 M6 77 1,92 12 1,3
62 110 52 23 29 3 M6 84 2,17 12 1,3
68 115 50 23 29 3 M6 73 1,8 12 1,4
68 115 55 23 29 3 M6 90 2,44 12 1,4
68 115 60 23 29 3 M6 103 3,1 12 1,4
75 138 55 25 31 4 M8 97 2,7 29 1,7
75 138 60 25 31 4 M8 117 3,52 29 1,7
75 138 65 25 31 4 M8 133 4,3 29 1,7
80 145 60 25 31 4 M8 108 3,25 29 1,9
80 145 65 25 31 4 M8 121 3,97 29 1,9
80 145 70 25 31 4 M8 133 4,7 29 1,9
90 155 65 30 38 4 M8 145 4,7 29 3,3
90 155 70 30 38 4 M8 170 5,98 29 3,3
90 155 75 30 38 4 M8 190 7,2 29 3,3
