Aperçu ProduitsBloc de verrou Keylessaccouplement d'arbres Keyless de longueur de la taille ennuyée 37mm de 150mm pour la connexion d'axe

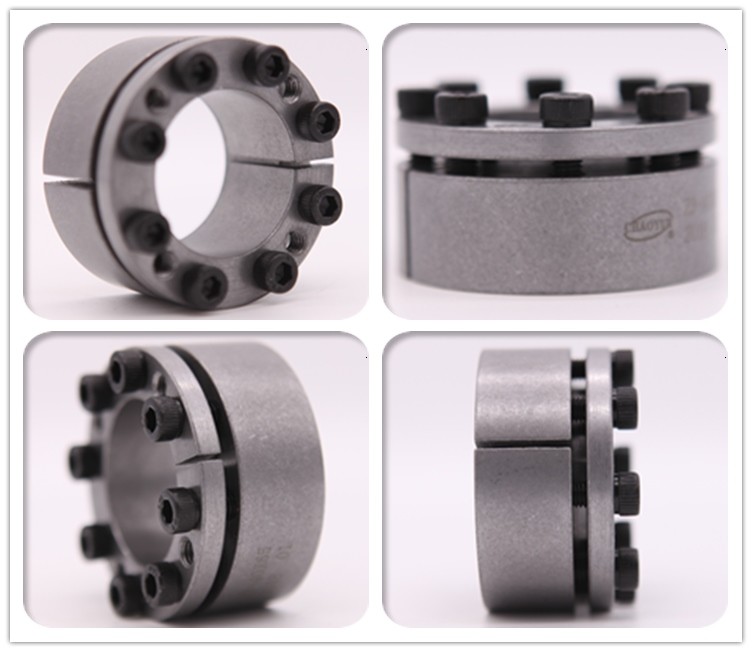

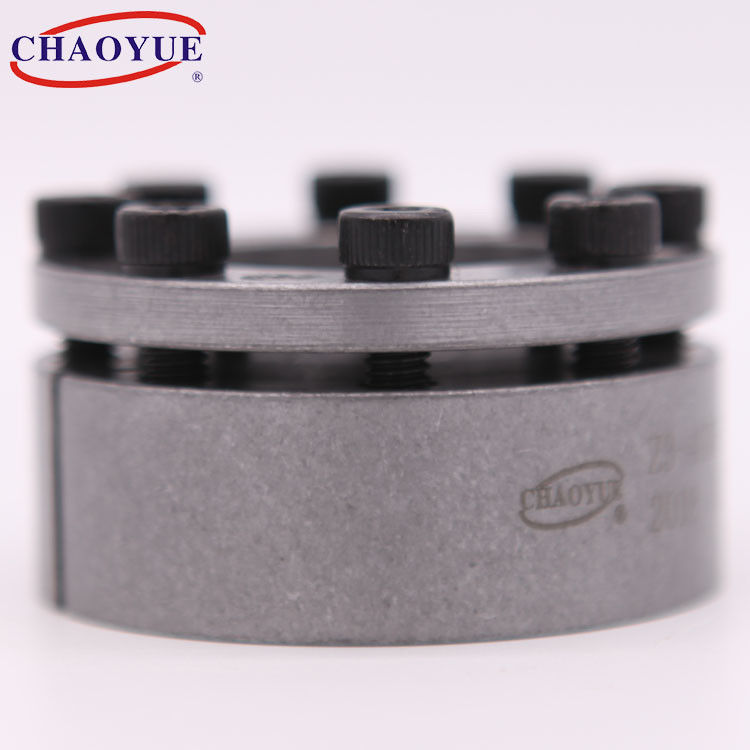

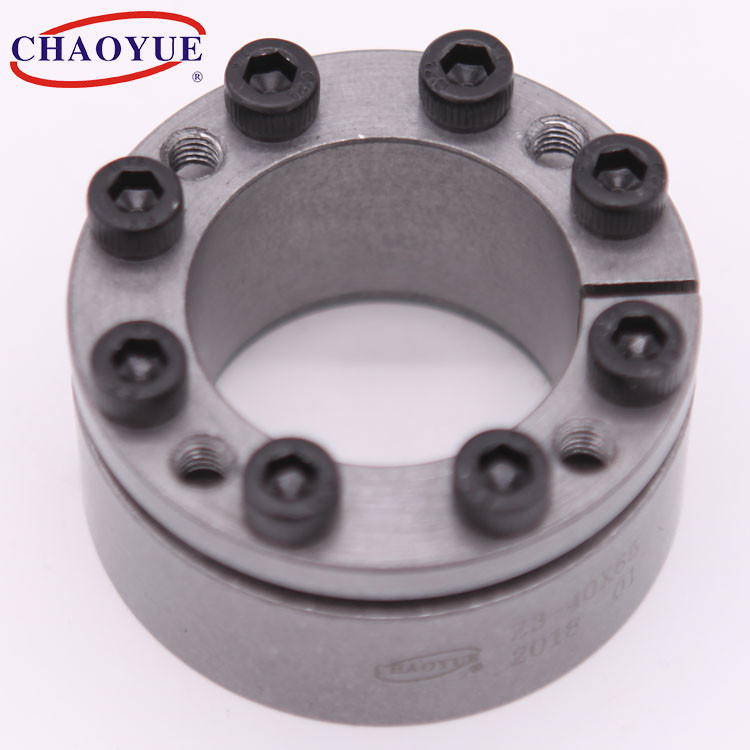

150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection
150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection 150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection 150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection

accouplement d'arbres Keyless de longueur de la taille ennuyée 37mm de 150mm pour la connexion d'axe

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: Z3
Conditions de paiement et expédition:
Quantité de commande min: 1 PC
Prix: USD 1.00 - 50.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 1000 PCs par mois
Contactez

Détail Infomation
Taille de trou: 20 - 150 millimètres Diamètre extérieur: 47 - 200 millimètres
Épaisseur: 31 - 65 millimètres Poids: 0,29 à 6,7 kg
Toruqe: 0.3 - 28,5 kN.m Application: Machines d'industrie, connexion d'axe
Mettre en évidence:

accouplement d'arbres keyless de taille ennuyée de 150mm

,

accouplement d'arbres keyless de longueur de 37mm

,

serrure conique d'axe de taille ennuyée de 150mm

Description de produit

Montage de l'exemple

accouplement d'arbres Keyless de longueur de la taille ennuyée 37mm de 150mm pour la connexion d'axe 0

Dimension fondamentale [millimètres] Boulon Charge évaluée Pression sur l'axe
[N/millimètre2]		 Pression sur le hub
[N/millimètre2]		 Le couple de serrent le boulon
[N.m]		 Poids
[kilogramme]
d D L L1 L2 d1 n Force axiale
[kN]		 Toruqe
[kN.m]
20 47 37 31 22 M6 4 30 0,3 287 90 17 0,29
22 47 37 31 22 M6 4 30 0,33 260 90 17 0,27
25 50 37 31 22 M6 5 35 0,44 287 106 17 0,3
28 55 37 31 22 M6 5 35 0,49 256 96 17 0,36
30 55 37 31 22 M6 5 35 0,53 239 96 17 0,34
35 60 37 31 22 M6 6 45 0,81 246 106 17 0,38
40 65 37 31 22 M6 6 45 0,94 215 98 17 0,41
45 75 46 38 25 M8 6 80 1,86 283 134 41 0,7
50 80 46 38 25 M8 6 80 2,07 255 128 41 0,76
55 85 46 38 25 M8 7 90 2,54 270 138 41 0,82
60 90 46 38 25 M8 7 90 2,77 247 130 41 0,88
65 95 46 38 25 M8 8 105 3,58 261 141 41 0,94
70 110 60 50 33 M10 7 140 5,1 244 128 83 2,1
75 115 60 50 33 M10 7 140 5,46 228 119 83 2,2
80 120 60 50 33 M10 7 140 5,85 214 112 83 2,3
85 125 60 50 33 M10 8 175 7,45 230 129 83 2,4
90 130 60 50 33 M10 8 175 7,9 217 124 83 2,6
95 135 60 50 33 M10 10 205 9,9 257 149 83 2,7
100 145 68 58 41 M10 10 220 11 192 114 83 3,7
105 150 68 58 41 M10 10 220 11,55 210 114 83 3,9
110 155 68 58 41 M10 10 220 12,1 175 107 83 4
120 165 68 58 41 M10 12 260 15,7 192 120 83 4,3
125 170 68 58 41 M12 10 320 17,5 189 120 145 4,8
130 180 68 58 41 M12 10 320 20,7 188 120 145 5,9
140 190 68 58 41 M12 10 320 22,5 175 114 145 6,3
150 200 77 65 45 M12 12 380 28,5 196 130 145 6,7
