Aperçu ProduitsCale débordant l'embrayageType embrayage de cale de butée de manière de CHAOYUE un pour l'ascenseur de seau

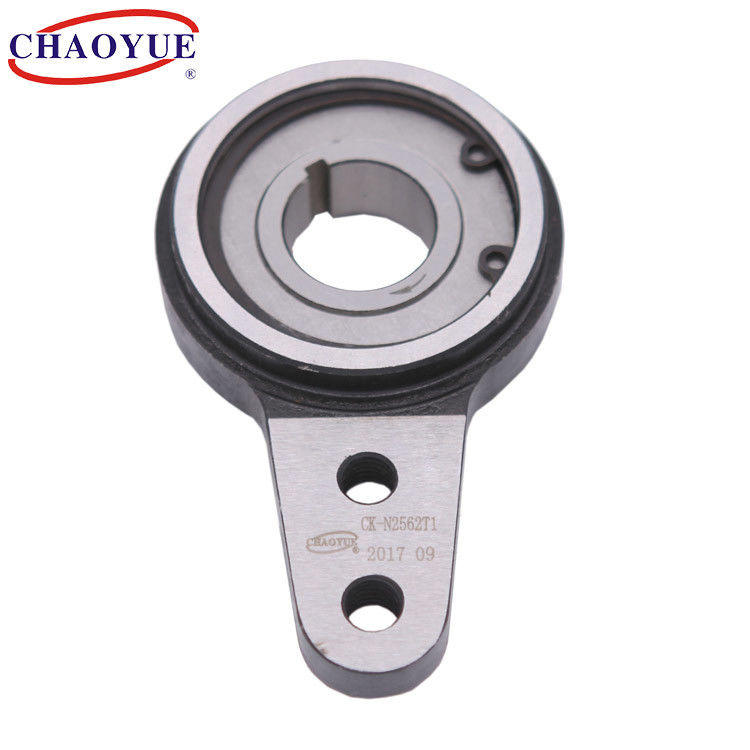

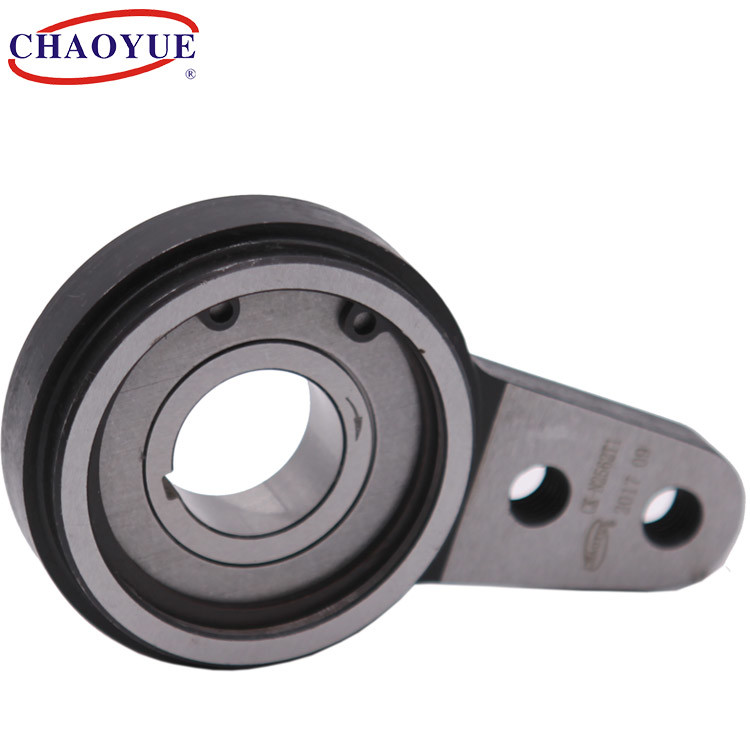

CHAOYUE One Way Backstop Sprag Type Clutch For Bucket Elevator
CHAOYUE One Way Backstop Sprag Type Clutch For Bucket Elevator CHAOYUE One Way Backstop Sprag Type Clutch For Bucket Elevator

Type embrayage de cale de butée de manière de CHAOYUE un pour l'ascenseur de seau

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: CK-N
Conditions de paiement et expédition:
Quantité de commande min: 5 PCS
Prix: USD 35.00 - 160.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 500 PCs par mois
Contactez

Détail Infomation
Diamètre intérieur: 25 - 90 millimètres Diamètre extérieur: 62 - 180 millimètres
Épaisseur: 25 - 50 millimètres Dépassement de la vitesse: 500 - rmp 200
Couple: 137 - 3900 N.m Poids: 1.8 - 9,5 kilogrammes
Mettre en évidence:

Type embrayage de cale de butée

,

Type embrayage de cale pour l'ascenseur de seau

,

Rapport de manière de l'embrayage un de butée

Description de produit

Le dépassement de cale de CK-N BSEU laisse aller la butée pour l'ascenseur de seau



Le type CK-N est embrayage de manière de type un de cale intégrer sans incidence et joint de soutien, et convient à l'application à la basse vitesse courante.



Tandis qu'assemblée, fixée à la partie fixe de la machine et de dépassement par la fente dans le bras de toruqe. Fournissez l'arrêt tournant. Le dégagement radial sur ce boulon devrait être égal à 1% de la fente avec. Le bras de couple et l'incidence ne doivent pas être précontraints.



Principalement utilisé comme butée ou embrayage d'indexation dans l'emballage et l'impression. Ce type fournit à une capacité élevée de couple un requireement minimum de l'espace.



Montage de l'exemple

Type embrayage de cale de butée de manière de CHAOYUE un pour l'ascenseur de seau 0

Type embrayage de cale de butée de manière de CHAOYUE un pour l'ascenseur de seau 1

Type Couple nominal [N.m]

Dépassement de la vitesse de limitation

[r/minute]

 Dimension dans Coutour [millimètres] Poids
[kilogramme]
d
[h7]		 D D1 C L L1 L2 L3 H H1 H2
CK-N2562 137 500 25 62 68 16 25 12 34 10 80 73 - 1,8
CK-N25100 435 400 25 100 106 48 32 15 40 18 113 102,5 35 2,5
CK-N30100 435 400 30 100 106 48 32 15 40 18 113 102,5 35 2,4
CK-N35100 435 400 35 100 106 48 32 15 40 18 113 102,5 35 2,3
CK-N40125 1035 300 40 125 132 52 36 15 60 18 125 115 35 4,0
CK-N45125 1035 300 45 125 132 52 36 15 60 18 125 115 35 3,9
CK-N50125 1035 300 50 125 132 52 36 15 60 18 125 115 35 3,8
CK-N55125 1035 300 55 125 132 52 36 15 60 18 125 115 35 3,7
CK-N60150 1290 250 60 150 161 54 40 15 70 18 140 130 35 6,2
CK-N70150 1290 250 70 150 161 54 40 15 70 18 140 130 35 6,1
CK-N80180 3900 200 80 180 190 70 50 20 70 25 165 150 30 9,6
CK-N90180 3900 200 90 180 190 70 50 20 70 25 165 150 30 9,5
