Aperçu ProduitsCale débordant l'embrayageCale mécanique de la longueur 160mm débordant l'embrayage avec la rainure de clavette

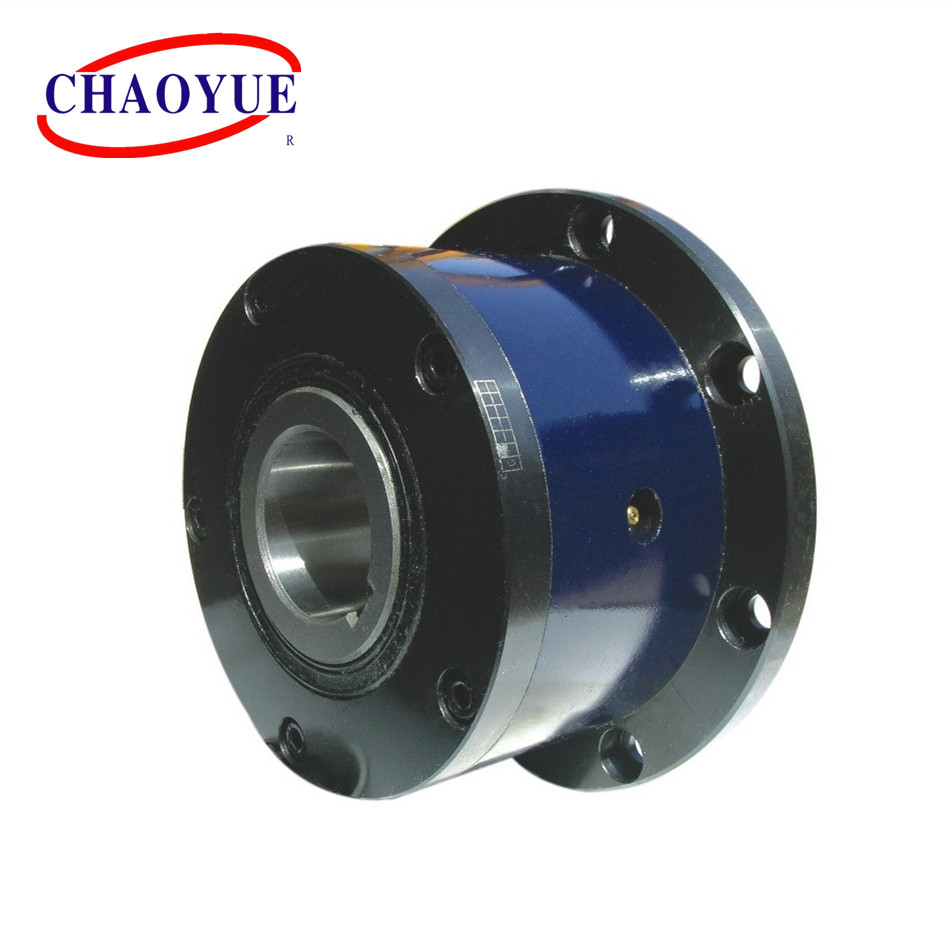

Mechanical Length 160mm Sprag Overrunning Clutch With Keyway
Mechanical Length 160mm Sprag Overrunning Clutch With Keyway Mechanical Length 160mm Sprag Overrunning Clutch With Keyway

Cale mécanique de la longueur 160mm débordant l'embrayage avec la rainure de clavette

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: CKZF-D
Conditions de paiement et expédition:
Quantité de commande min: 1 PC
Prix: USD 185.00 - 1650.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 500 PCs par mois
Contactez

Détail Infomation
Diamètre intérieur: 30 - 130 millimètres Diamètre extérieur: 128 - 380 millimètres
longueur: 70 - 214 millimètres Poids: 3.9 - 94,0 kilogrammes
Couple: 300 - 15150 N.m
Mettre en évidence:

Cale débordant l'embrayage avec la rainure de clavette

,

cale de la longueur 160mm débordant l'embrayage

,

type embrayage de cale de la longueur 160mm

Description de produit

CKZF-D Machinecal laissent aller une incidence d'embrayage de manière avec la rainure de clavette



Le type CKZF-D est un type centrifuge de cale laisse aller avec la rotation de course intérieure. Le joint et l'incidence ont soutenu, seulement la course externe est conçue pour laisser aller. L'unité est fournie graissent lubrifié.



Les courses intérieures font relier une rainure de clavette, une course externe et une rainure de bride des pièces. Teady pour l'installation horizontale ou verticale.



Il est conçu pour déborder l'embrayage. Typiquement utilisé dans des commandes de duel.

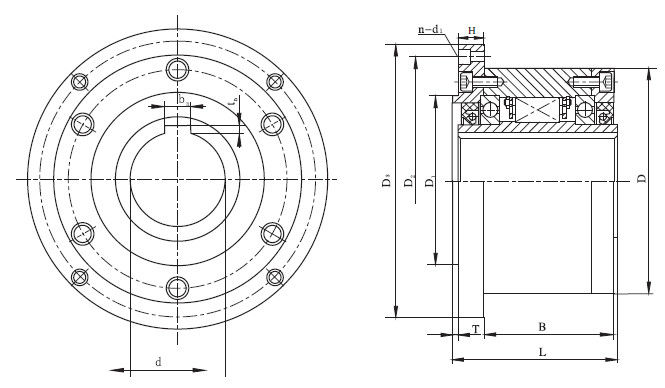

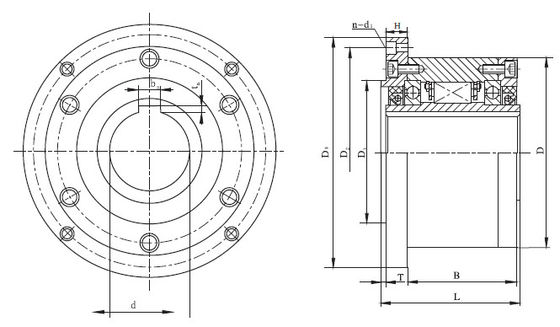

Montage de l'exemple

Cale mécanique de la longueur 160mm débordant l'embrayage avec la rainure de clavette 0

Cale mécanique de la longueur 160mm débordant l'embrayage avec la rainure de clavette 1



Type Couple nominal
[N.m]		 Vitesse tournante de non contact minimum Vitesse tournante de non contact maximum Dimension dans la découpe
[millimètre]		 Poids
[kilogramme]
nmin nmax d
[H7]		 D D1
[h8]		 D2 D3 H B L T n - d1 milliard x tn
CKZF-D30100 300 780 6000 30 100 75 114 128 10 57 70 3,0 6 - 6,6 8 x 3,3 3,9
CKZF-D35110 460 740 6000 35 110 80 124 140 13 58,5 75 3,5 6 - 6,6 10 x 3,3 4,9
CKZF-D40125 590 720 5000 40 125 100 142 160 14 68,5 88 4,5 8 - 9,0 12 x 3,3 7,5
CKZF-D45130 700 665 5000 45 130 100 146 165 15 75,5 88 3,5 8 - 9,0 14 x 3,8 7,8
CKZF-D50150 1310 610 4000 50 150 110 166 185 14 78 97 4,0 8 - 9,0 14 x 3,8 10,8
CKZF-D55160 1480 600 4000 55 160 115 182 204 18 84 106 4,0 8 - 11 16 x 4,3 14,0
CKZF-D60170 1910 490 3200 60 170 125 192 214 17 101 116 4,0 10 - 11 18 x 4,4 16,8
CKZF-D70190 2700 480 3200 70 190 140 212 234 18 113 136 4,0 10 - 11 20 x 4,9 20,8
CKZF-D80210 4500 450 2400 80 210 160 232 254 21 120,5 146 4,0 10 - 11 22 x 5,4 27,0
CKZF-D90230 7560 420 2400 90 230 180 254 278 20,5 131 160 4,5 10 - 14 25 x 5,4 40,0
CKZF-D100270 11500 455 2000 100 270 210 305 335 30 150 184 5,0 10 - 18 28 x 6,4 67,0
CKZF-D130310 15150 415 2000 130 310 240 345 380 29 181 214 5,0 12 - 18 32 x 7,4 94,0
