Aperçu ProduitsCale débordant l'embrayageCouple élevé de dépassement d'embrayage de cale d'épaisseur de 3840N.M 140mm

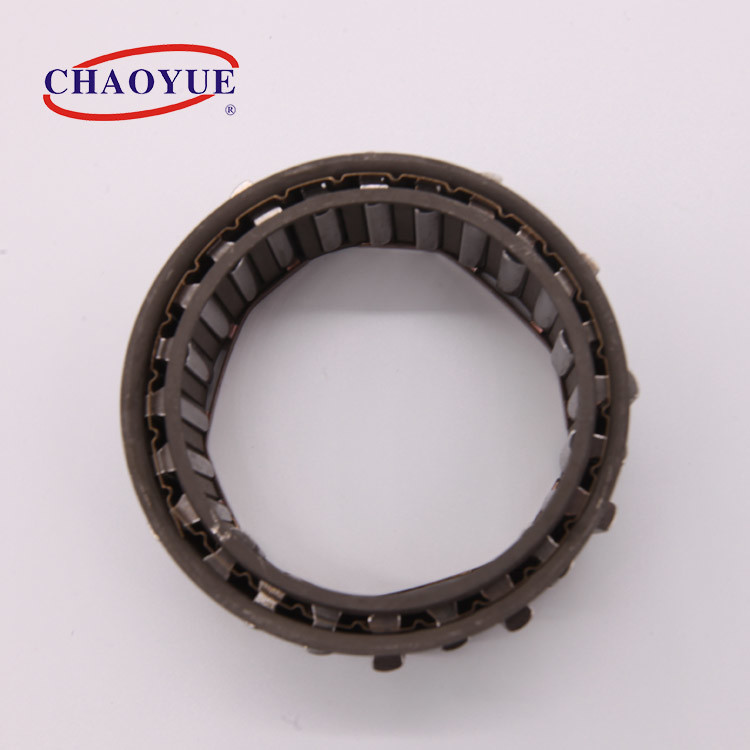

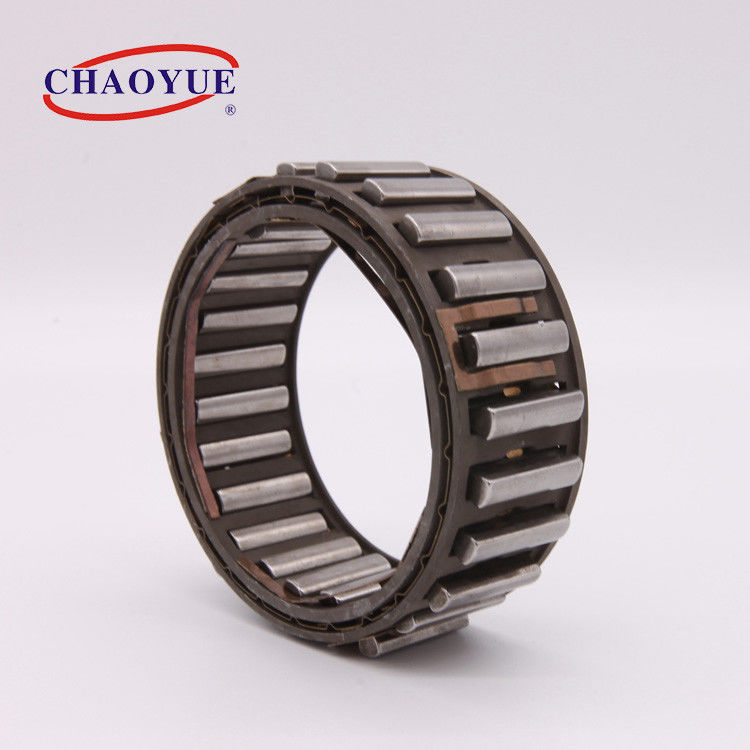

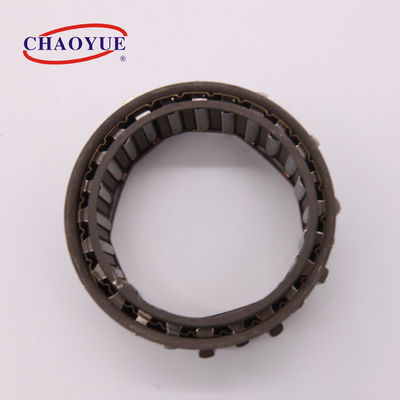

3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque
3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque 3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque

Couple élevé de dépassement d'embrayage de cale d'épaisseur de 3840N.M 140mm

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: CK-X
Conditions de paiement et expédition:
Quantité de commande min: 50 PCs
Prix: USD 15.00 - 260.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000 PCs par mois
Contactez

Détail Infomation
Diamètre intérieur: 22.22 - 123,34 millimètres Diamètre extérieur: 38.88 - 140,00 millimètres
Couple: 50 - 3840 N.m Épaisseur: 10 - 25,4 millimètres
Poids: 0.030 - 0,400 KILOGRAMMES
Mettre en évidence:

Cale de 3840 N.m débordant l'embrayage

,

cale d'épaisseur de 140mm débordant l'embrayage

,

Système d'embrayage de manière de 3840 N.m un

Description de produit

Manière de la cale une de CK-X laisser aller la cale débordant l'incidence d'embrayage



Le type CK-X est une cale composent de la cale, de l'intérieur et de l'arrêtoir extérieur, ressort ondulé et composant d'atténuation. Rivalisez avec l'autre type d'embrayage, la capacité de couple est plus haut pour espace requis minimum, excellent de la qualité et resonable dans le prix.



Il doit être installé dans une conception fournissant les courses, le support de roulement pour les charges axiales et radiales, la lubrification et le scellage. Les courses intérieures et externes doivent ont une plaine minimum avec “e”. Alternativement, des courses pourraient être faites au cas où les axes en acier trempé, ou les logements, selon les spécifications ci-dessous. La dureté de Sufface de la partie de finition devrait être HRC 60 62, pour une profondeur du minimum de 1,2 millimètres. Dureté de noyau à être HRC35 à 45. Aspérité pour ne pas dépasser 0,8 μm. Chandelle maximum entre les courses : 0,007 millimètres pour la largeur de 25 millimètres.



Cette série étendue a employé dans le système de machines de l'emballage, convoyeur, accueillant, impression, fabrication de papier, machine ondulée, nourriture et ainsi de suite.





Montage de l'exemple



Couple élevé de dépassement d'embrayage de cale d'épaisseur de 3840N.M 140mm 0

Couple élevé de dépassement d'embrayage de cale d'épaisseur de 3840N.M 140mm 1



Type Couple nominal [N.m] Débordant la vitesse de limitation [r/minute] Dimension dans Coutour [millimètres] Poids
Course intérieure Course externe d
+0,008
-0,005		 D
+0,013
-0		 e D1 d1
CK-X2238 X 10,0 50 4300 2150 22,22 38,88 10,0 50 17 0,030
CK-X2744 X 13,5 95 3450 1700 27,76 44,42 13,5 58 21 0,055
CK-X3047 X 13,5 99 3150 1550 30,34 47,00 13,5 62 23 0,060
CK-X3148 X 13,5 127 3000 1500 31,75 48,41 13,5 63 24 0,060
CK-X3854 X 16,0 220 2500 1250 38,09 54,75 16,0 71 29 0,085
CK-X4157 X 13,5 179 2300 1150 41,27 57,93 13,5 75 32 0,090
CK-X4461 X 16,0 290 2150 1050 44,45 61,11 16,0 79 34 0,095
CK-X4966 X 13,5 245 1900 950 49,72 66,38 13,5 86 38 0,100
CK-X5471 X 13,5 336 1750 850 54,76 71,42 13,5 92 42 0,110
CK-X5471 X 16,0 420 1750 850 54,76 71,42 16,0 92 42 0,130
CK-X5471 X 21,0 615 1750 850 54,76 71,42 21,0 92 42 0,180
CK-X5471 X 25,4 792 1750 850 54,76 71,42 25,4 92 42 0,200
CK-X5774 X 16,0 483 1650 800 57,76 74,42 16,0 98 44 0,110
CK-X6380 X 21,0 645 1500 750 63,34 80,00 21,0 104 50 0,175
CK-X7288 X 13,5 540 1300 650 72,22 88,88 13,5 115 56 0,140
CK-X7288 X 16,0 1023 1300 650 72,22 88,88 16,0 115 56 0,185
CK-X7288 X 21,0 1023 1300 650 72,22 88,88 21,0 115 56 0,210
CK-X7996 X 25,4 1630 1200 600 79,70 96,36 25,4 124 61 0,280
CK-X83100 X 25,4 1645 1150 550 83,34 100,00 25,4 132 65 0,270
CK-X87103 X 16,0 1000 1100 500 57,30 103,96 16,0 134 67 0,165
CK-X103119 X 16,0 1290 900 450 103,23 119,89 16,0 155 80 0,205
CK-X123140 X 25,4 3840 750 400 123,34 140,00 25,4 184 96 0,400
