Aperçu Produitsun embrayage de rouleau de manièreCouple intérieur 720N.M Trapped Roller Clutch GC-B du diamètre 50mm

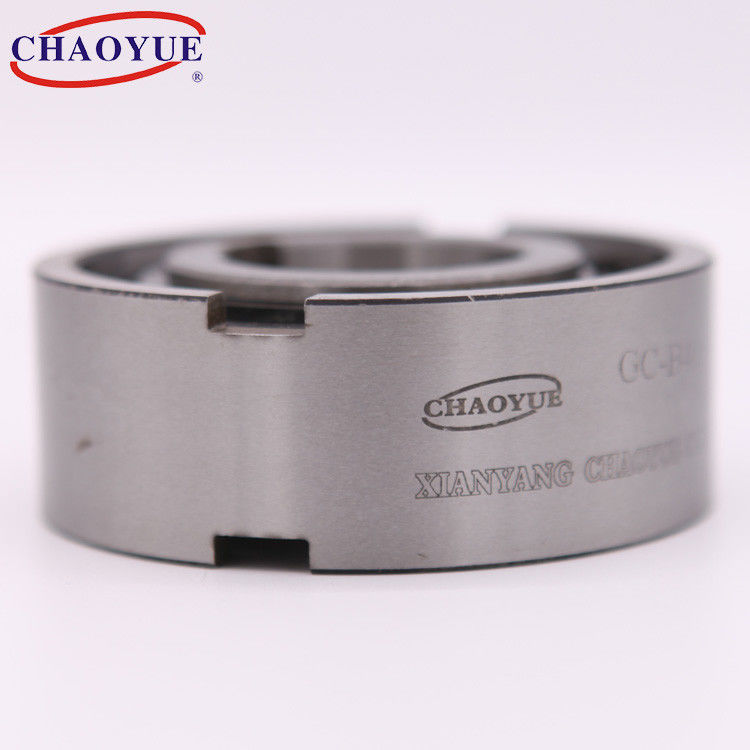

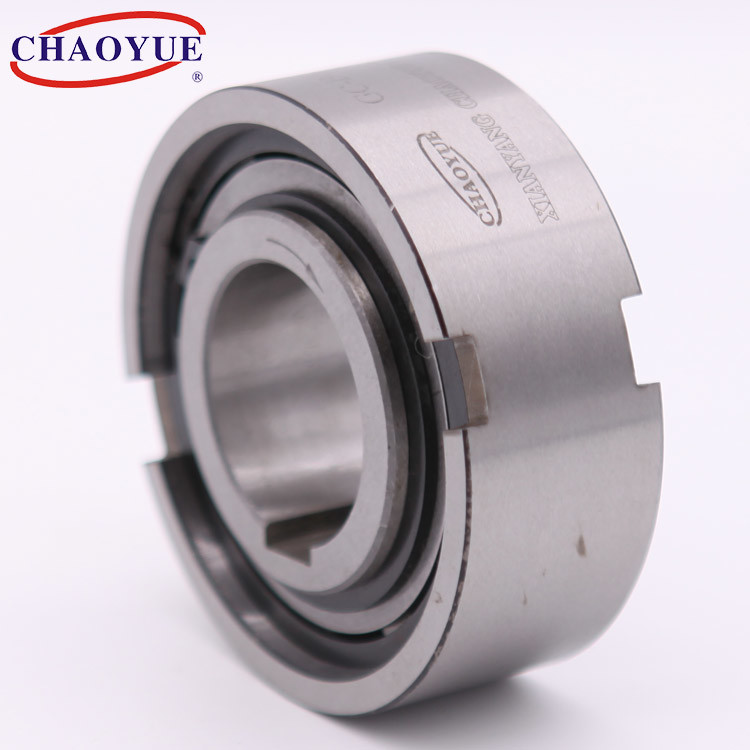

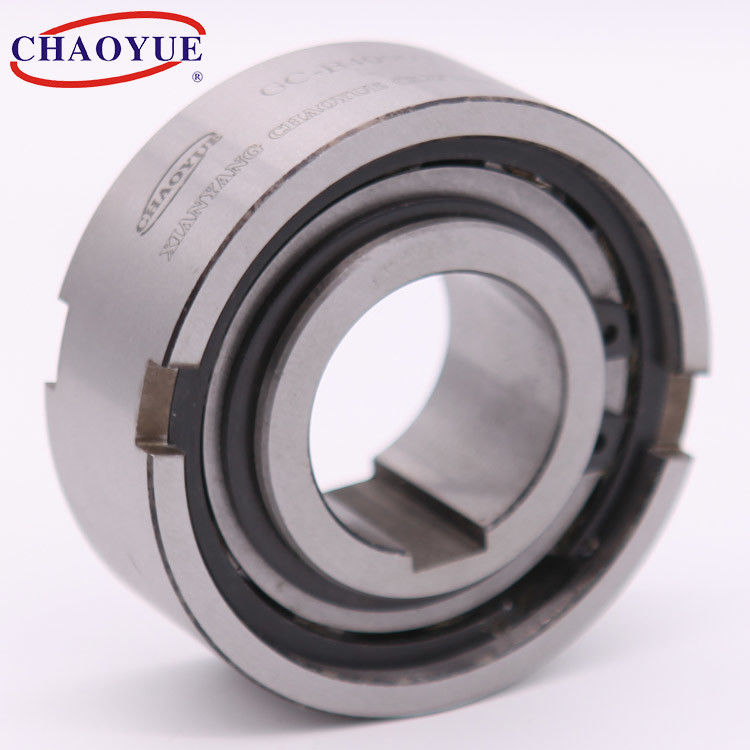

Inner Diameter 50mm Torque 720N.M Trapped Roller Clutch GC-B
Inner Diameter 50mm Torque 720N.M Trapped Roller Clutch GC-B Inner Diameter 50mm Torque 720N.M Trapped Roller Clutch GC-B Inner Diameter 50mm Torque 720N.M Trapped Roller Clutch GC-B

Couple intérieur 720N.M Trapped Roller Clutch GC-B du diamètre 50mm

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: GC-B
Conditions de paiement et expédition:
Quantité de commande min: 1 PC
Prix: USD 25.00 - 360.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 500 PCs par mois
Contactez

Détail Infomation
Nom de produit: Embrayage de rouleau de manière de GC-B ASNU un soutenant 8,3 - 17040 N.m Diamètre intérieur: 8 - 150 millimètres
Diamètre extérieur: 35 - 320 millimètres Épaisseur: 13 - 108 millimètres
Couple: 8.3 - 17040 N.m Poids: 0.07 - 42,0 KILOGRAMMES
Mettre en évidence:

Le diamètre intérieur 50mm a emprisonné l'embrayage de rouleau

,

Serrez à la clé dynamométrique 720N.M a emprisonné l'embrayage de rouleau

,

Serrez à la clé dynamométrique 720N.M un roulement à rouleaux d'aiguille de manière

Description de produit

Embrayage de rouleau de manière de GC-B ASNU un soutenant 8,3 - 17040 N.m



Si la course intérieure d'embrayage à sens unique en ce qui concerne la tentative externe d'anneau est dans le sens horaire tourné, le rouleau est déplacé au canal ouvert dans la petite extrémité, la cale entre l'anneau externe, les deux verrouillé, en même temps, peut également transmettre le couple pour therebetween. Au moment où, le ressort est d'améliorer l'action de coincement du premier rouleau, le rouleau est fente ouverte coincée une fois que la petite extrémité, le calage d'embrayage à sens unique se produit, ne permettant de ce fait pas à l'anneau externe de tourner relativement à l'anneau intérieur dans le sens horaire, ou l'anneau intérieur est tourné dans le sens contraire des aiguilles d'une montre relativement à l'anneau externe.
En contact avec la surface externe du rouleau est fait du profil extérieur de came, et d'un certain angle de cale. Dans la structure conventionnelle, cet angle est le ° en général 6 -8 degrés. Vu les erreurs d'usinage et l'usage d'impact en service, comme la section de cale d'angle de contact demeure inchangée, profil s'ouvrant souvent de surface de came traitant les cannelures logarithmiquement en spirale.



Couple intérieur 720N.M Trapped Roller Clutch GC-B du diamètre 50mm 0



Montage de l'exemple

Couple intérieur 720N.M Trapped Roller Clutch GC-B du diamètre 50mm 1





Couple intérieur 720N.M Trapped Roller Clutch GC-B du diamètre 50mm 2

Type Couple nominal [N.m] Débordant la vitesse de limitation [r/minute] Dimension dans Coutour [millimètres] Poids
Course intérieure Course externe d [h7] D [h7] L guerre biologique X TW milliard x tn
GC-B835 8,3 1650 2500 8 35 13 4 x 1,4 2 x 1,0 0,07
GC-B1235 8,3 1650 2500 12 35 13 4 x 1,4 4 x 1,8 0,06
GC-B1237 8,5 1600 2500 12 37 20 6 x 3,3 4 x 1,8 0,07
GC-B1542 22 1200 1800 15 42 18 5 x 1,8 5 x 2,3 0,11
GC-B1747 35 1150 1700 17 47 19 5 x 2,3 5 x 2,3 0,15
GC-B2052 26 1050 1550 20 52 21 6 x 2,3 6 x 2,8 0,19
GC-B2060 90 850 1300 20 60 20 6 x 2,3 6 x 3,0 0,08
GC-B2062 100 850 1300 20 62 36 8 x 3,5 6 x 2,8 0,59
GC-B2562 90 850 1300 25 62 24 8 x 2,8 8 x 3,3 0,38
GC-B3072 184 700 1100 30 72 27 10 x 2,5 10 x 3,3 0,54
GC-B3580 270 600 950 35 80 31 12 x 3,5 12 x 3,3 0,74
GC-B4090 387 550 850 40 90 33 12 x 4,1 14 x 3,8 0,92
GC-B4393 400 550 850 43 93 36 14 x 4,5 10 x 3,0 1
GC-B45100 558 500 800 45 100 36 14 x 4,6 14 x 3,8 1,31
GC-B50110 720 425 675 50 110 40 14 x 5,6 18 x 4,4 1,74
GC-B60130 1315 375 525 60 130 46 18 x 5,6 20 x 4,9 2,77
GC-B60170 2500 275 425 60 170 90 20 x 7,5 18 x 4,4 6,5
GC-B65170 2500 275 425 65 170 90 20 x 7,5 18 x 4,4 6,3
GC-B70150 1656 300 475 70 150 51 20 x 6,9 20 x 4,9 4,16
GC-B80170 2096 275 425 80 170 58 20 x 7,5 22 x 5,4 7,01
GC-B90190 3468 250 375 90 190 64 20 x 8,0 25 x 5,4 8,2
GC-B100215 5400 225 340 100 215 73 24 x 8,5 28 x 6,4 12,6
GC-B120260 5932 185 275 120 260 86 28 x 10 32 x 7,4 23
GC-B150320 17040 150 230 150 320 108 X12 32 36 x 8,4 42
