Aperçu ProduitsDépassement de l'incidence d'embrayageEmbrayage simple de came du couple 325Nm de l'épaisseur 27mm de rainure de clavette soutenant le dépassement

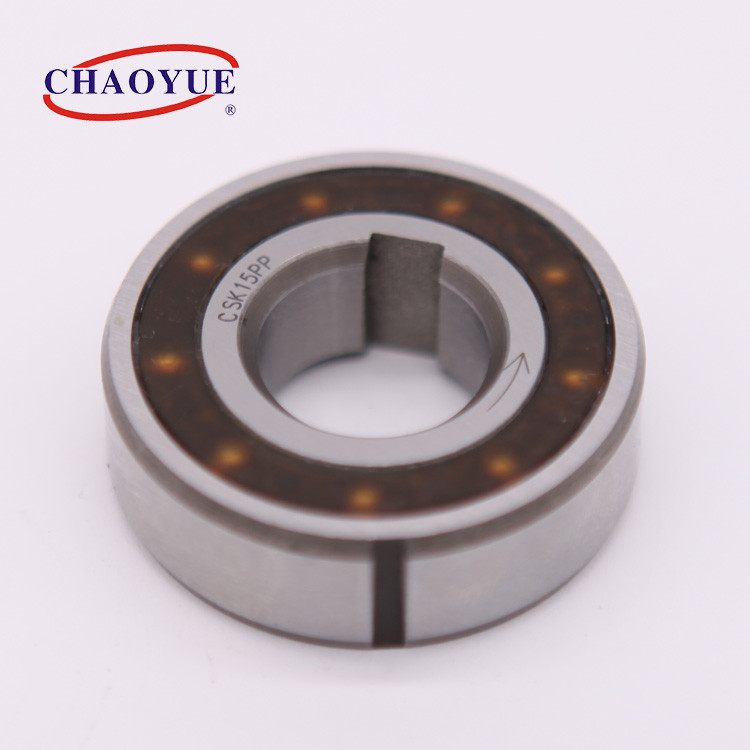

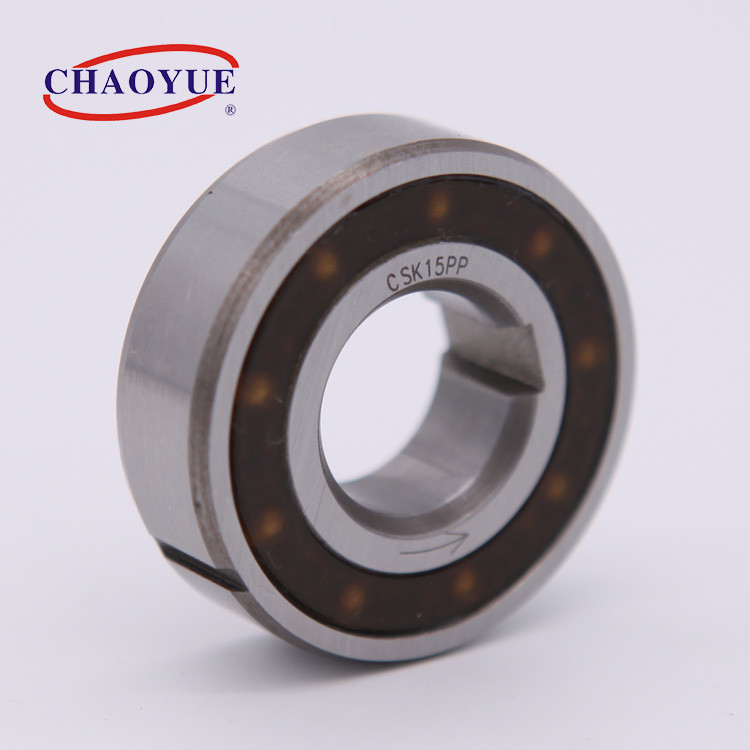

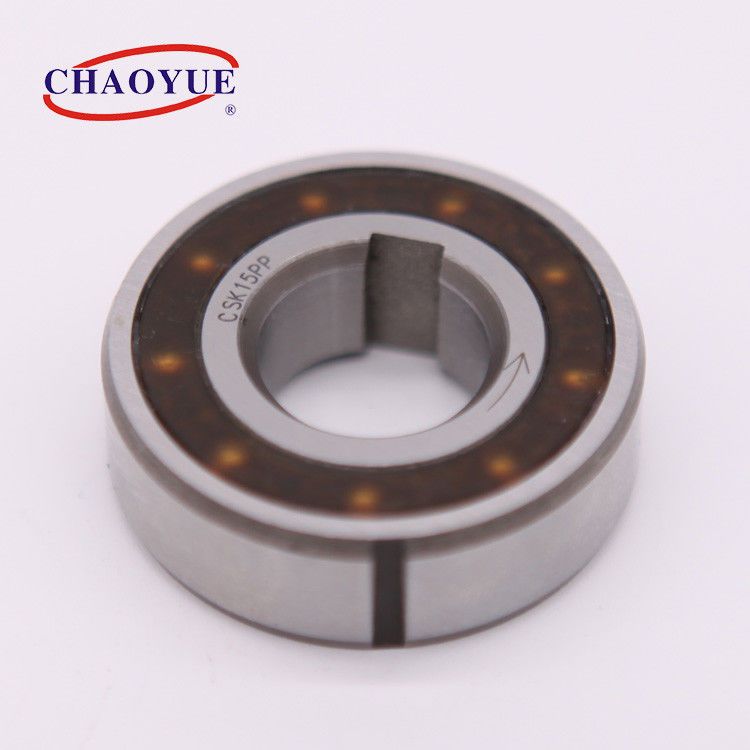

Single Keyway Thickness 27mm Torque 325Nm Cam Clutch Bearing Overriding
Single Keyway Thickness 27mm Torque 325Nm Cam Clutch Bearing Overriding Single Keyway Thickness 27mm Torque 325Nm Cam Clutch Bearing Overriding

Embrayage simple de came du couple 325Nm de l'épaisseur 27mm de rainure de clavette soutenant le dépassement

Détails sur le produit:
Lieu d'origine: Shaanxi, Chine
Nom de marque: CHAOYUE
Numéro de modèle: CSK
Conditions de paiement et expédition:
Quantité de commande min: 10 PCS
Prix: USD 2.50 - 10.00 / pc
Détails d'emballage: La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison: 1 - 3 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000 PCs par mois
Contactez

Détail Infomation
Diamètre intérieur: 12 - 40 millimètres Diamètre extérieur: 32 - 80 millimètres
Couple: 9.3 - 325 nanomètre Épaisseur: 10 - 27 millimètres
Résistance de frottement: 0.7 - 10 Ncm Poids: 0.04 - 0,6
Mettre en évidence:

incidence d'embrayage de came de l'épaisseur 27mm

,

Serrez à la clé dynamométrique l'incidence d'embrayage de la came 325Nm

,

manière de l'embrayage un de l'épaisseur 27mm

Description de produit

CSK/une manière BRITANNIQUE débordant l'embrayage soutenant la rainure de clavette simple/double rainure de clavette



Type CSK. P, CSK. .PP, type de cale de CSK-2RS laisse aller est consisté par l'embrayage de cale habituel et le roulement à billes. Cet embrayage peut non seulement réaliser la fonction de l'indexation de dépassement de butée mais soutient également la force radiale ; Les unités sont graisse livrée lubrifiée.



Type CSK. P, CSK..2RS comporte une rainure de clavette sur la course intérieure. Pour cette raison il peut être verrouillé à un axe à la tolérance k6. CSK. .PP comporte une rainure de clavette sur la course intérieure et la course externe.



Cette série étendue a employé dans le système de machines de l'impression de emballage, et des équipements d'automation.





Exemple de Monting

Embrayage simple de came du couple 325Nm de l'épaisseur 27mm de rainure de clavette soutenant le dépassement 0



Embrayage simple de came du couple 325Nm de l'épaisseur 27mm de rainure de clavette soutenant le dépassement 1



Type Dimension dans Coutour [millimètres] Rapport des charges Incidence
[GB/T276]		 Frottement
Résistance
TR [Ncm]		 Poids
d Tkn 1)
[Nanomètre]		 nmax
[min-1]		 D L b t b1 T1 Dyne.
[kN]		 Stat.
[kN]

CKS. P

UKC

 12 9,3 10000 32 10 　 　 4 1,2 6,1 2,77 6201 0,7 0,04
15 17 8400 35 11 　 　 5 1,2 7,4 3,42 6202 0,9 0,06
17 30 7350 40 12 　 　 5 1,2 7,9 3,8 6203 1,1 0,07
20 50 6000 47 14 　 　 6 1,6 9,4 4,46 6204 1,3 0,11
25 85 5200 52 15 　 　 8 2 10,7 5,46 6205 2 0,14
30 138 4200 62 16 　 　 8 2 11,7 6,45 6206 4,4 0,21
35 175 3600 72 17 　 　 10 2,4 12,6 7,28 6207 5,8 0,3
40* 325 3000 80 22 　 　 12 3,3 15,54 12,25 - 7 0,5

CSK. .PP

UKCC

 15 17 8400 35 11 2 0,6 5 1,2 7,4 3,42 6202 0,9 0,06
17 30 7350 40 12 2 1 5 1,2 7,9 3,8 6203 1,1 0,07
20 50 6000 47 14 3 1,5 6 1,6 9,4 4,46 6204 1,3 0,11
25 85 5200 52 15 6 2 8 2 10,7 5,46 6205 2 0,14
30 138 4200 62 16 6 2 8 2 11,7 6,45 6206 4,4 0,21
　 　 　 　 　 8 2,5 　 　 　 　 　 　 　
40 325 3000 80 22 10 3 12 3,3 15,54 12,25 - 7 0,5
CSK. .PP-2RS 12 9,3 10000 32 14 　 　 4 1,2 6,1 2,77 - 3 0,05
15 17 8400 35 16 　 　 5 1,2 7,4 3,42 - 4 0,07
17 30 7350 40 17 　 　 5 1,2 7,9 3,8 - 5,6 0,09
20 50 6000 47 19 　 　 6 1,6 9,4 4,46 - 6 0,145
25 85 5200 52 20 　 　 8 2 10,7 5,46 - 6 0,175
30 138 4200 62 21 　 　 8 2 11,7 6,45 - 7,5 0,27
35 175 3600 72 22 　 　 10 2,4 12,6 7,28 - 8,2 0,4
40 325 3000 80 27 　 　 12 3,3 15,54 12,25 - 10 0,6
