Bloc de verrou Keyless du boulon M14

Détails sur le produit:
Lieu d'origine:	Shaanxi, Chine
Nom de marque:	CHAOYUE
Numéro de modèle:	Z23
Conditions de paiement et expédition:
Quantité de commande min:	PC 5
Prix:	USD 10.00 - 113.00 / pc
Détails d'emballage:	La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison:	1 - 3 semaines
Conditions de paiement:	T/T
Capacité d'approvisionnement:	500 PCs par mois

Contactez

Détail Infomation
Diamètre intérieur:	19 - 180 millimètres	Diamètre extérieur:	47 - 235 millimètres
Épaisseur:	39 - 84 millimètres	Couple:	0.54 - 50,4 kN.m
boulon:	M6 - M14	Poids:	0.35 - 13,68 kilogrammes
Mettre en évidence:	bloc de verrou Keyless de 235mm OD , Bloc de verrou Keyless du boulon M14 , Douille de joint de dilatation du boulon M14

Description de produit

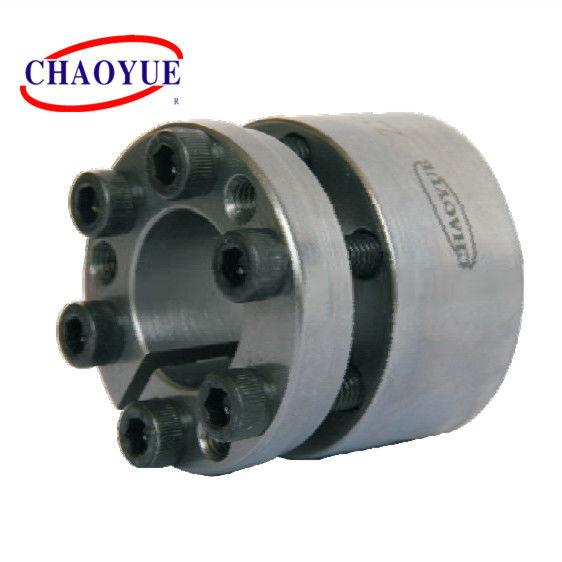

Bloc de verrou de dispositif de serrure de la puissance Z23 pour des machines de nourriture

Bloc de verrou Keyless du boulon M14 0

Montage de l'exemple

Bloc de verrou Keyless du boulon M14 1

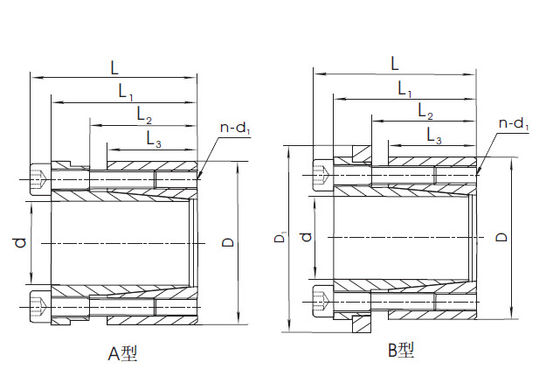

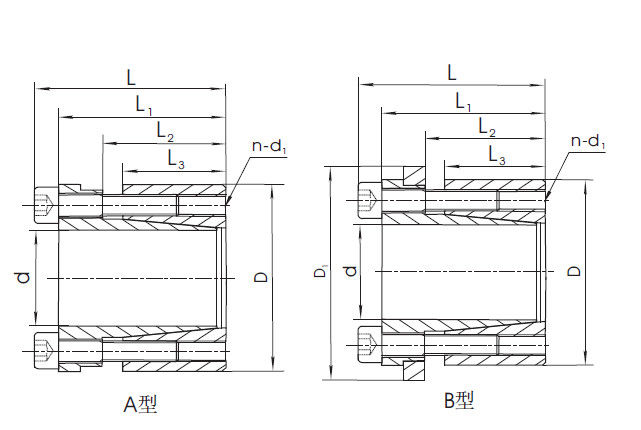

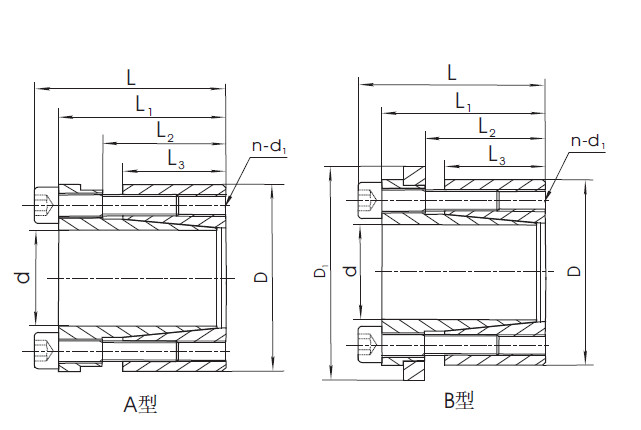

Dimension fondamentale [millimètres]							Boulon		Charge évaluée		Le couple de serrent le boulon [N.m]	Poids [kilogramme]
d	D	L	L₁	L₂	L₃	D₁	d₁	n	Force axiale [kN]	Couple [kN·m]	Le couple de serrent le boulon [N.m]	Poids [kilogramme]
19	47	45	39	30	26	53	M6	6	54	0,54	17	0,35
20	47	45	39	30	26	53	M6	6	54	0,6	17	0,36
22	47	45	39	30	26	53	M6	6	54	0,6	17	0,44
24	50	45	39	30	26	56	M6	6	54	0,65	17	0,47
25	50	45	39	30	26	56	M6	6	54	0,68	17	0,48
28	55	45	39	30	26	61	M6	6	54	0,78	17	0,55
30	55	45	39	30	26	61	M6	6	54	0,82	17	0,76
32	60	45	39	30	26	66	M6	9	82	1,31	17	0,79
35	60	45	39	30	26	66	M6	9	82	1,44	17	0,81
38	65	45	39	30	26	71	M6	9	82	1,52	17	0,87
40	65	45	39	30	26	71	M6	9	82	1,64	17	0,94
42	75	55	47	35	30	81	M8	6	101	2,13	41	1,02
45	75	55	47	35	30	81	M8	6	101	2,28	41	1,06
48	80	55	47	35	30	86	M8	6	101	2,43	41	1,7
50	80	55	47	35	30	86	M8	6	101	2,53	41	1,76
55	85	55	47	35	30	91	M8	9	152	4,18	41	1,89
60	90	55	47	35	30	96	M8	9	152	4,56	41	1,98
65	95	55	47	35	30	101	M8	9	152	4,96	41	2,15
70	110	77	67	46	40	116	M10	7	186	6,5	83	2,24
75	115	77	67	46	40	121	M10	7	186	7	83	3,07
80	120	77	67	46	40	126	M10	7	186	7,4	83	3,35
85	125	77	67	46	40	131	M10	8	213	9	83	3,59
90	130	77	67	46	40	136	M10	8	213	9,6	83	5,04
95	135	77	67	46	40	141	M10	10	267	12,6	83	5,38
100	145	89	77	52	46	151	M12	7	270	13,3	145	5,81
110	155	89	77	52	46	161	M12	7	270	14,7	145	6,06
120	165	89	77	52	46	171	M12	8	309	18,4	145	7,61
130	180	89	77	52	46	186	M12	10	342	20,5	145	8,32
140	190	98	84	59	51	196	M14	8	373	26,1	230	9,56
150	200	98	84	59	51	206	M14	10	467	35,1	230	10,15
160	210	98	84	59	51	216	M14	10	467	37,4	230	11,23
170	225	98	84	59	51	231	M14	12	560	47,6	230	12,45
180	235	98	84	59	51	241	M14	12	560	50,4	230	13,68
