1240 bagues de KN.M Keyless Taper Lock

Détails sur le produit:
Lieu d'origine:	Shaanxi, Chine
Nom de marque:	CHAOYUE
Numéro de modèle:	Z12B
Conditions de paiement et expédition:
Quantité de commande min:	1 PC
Prix:	USD 30.00 - 1500.00 / pc
Détails d'emballage:	La boîte en carton ou la caisse en bois dépend de la taille des produits
Délai de livraison:	1 - 3 semaines
Conditions de paiement:	T/T
Capacité d'approvisionnement:	500 PCs par mois

Contactez

Détail Infomation
Diamètre intérieur:	70 - 600 millimètres	Diamètre extérieur:	110 - 695 millimètres
Épaisseur:	60 - 155 millimètres	Couple:	7.15 - 1240 kN.m
boulon:	M10 - M22	Poids:	2.3 - 108 kilogrammes
Mettre en évidence:	bagues keyless de serrure de chandelle de 155mm , 1240 bagues keyless de serrure de chandelle de kN.m , connexion d'axe de hub de 1240 kN.m

Description de produit

Bloc de verrou Keyless de puissance de douille de rétrécissement de Z12B

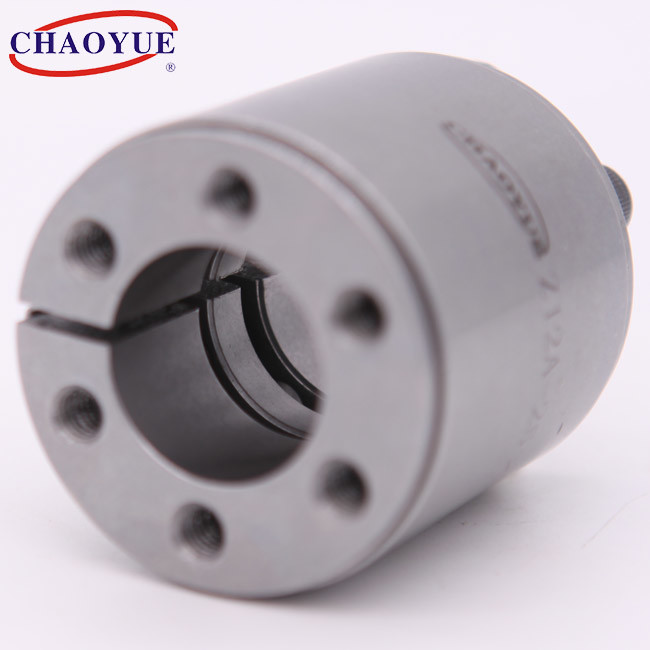

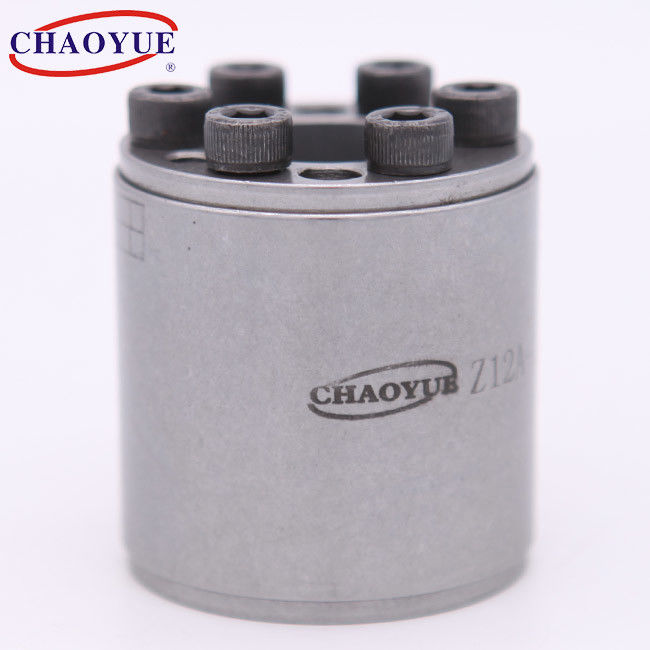

1240 bagues de KN.M Keyless Taper Lock 0

Montage de l'exemple

Dimension fondamentale [millimètres]					Boulon		Charge évaluée		Pression sur l'axe [N/millimètre²]	Pression sur le hub [N/millimètre²]	Le couple de serrent le boulon [N.m]	Poids [kilogramme]
d	D	L	L₁	L₂	d₁	n	Force axiale [kN]	Couple [kN·m]	Pression sur l'axe [N/millimètre²]	Pression sur le hub [N/millimètre²]	Le couple de serrent le boulon [N.m]	Poids [kilogramme]
70	110	70	60	50	M10	8	204	7,15	194	107	83	2,3
80	120	70	60	50	M10	10	250	10,25	212	123	83	2,5
90	130	70	60	50	M10	11	280	12,6	207	125	83	2,7
100	145	82	70	60	M12	10	372	18,6	205	126	145	4,1
110	155	82	70	60	M12	10	372	20,5	187	118	145	4,4
120	165	82	70	60	M12	11	408	24,5	188	122	145	4,8
130	180	91	79	65	M12	14	520	33,8	197	128	145	6,3
140	190	91	79	65	M12	15	557	39	196	130	145	6,6
150	200	91	79	65	M12	15	557	41,8	183	123	145	7,8
160	210	91	79	65	M12	16	593	47,5	183	125	145	9,4
170	225	106	92	78	M14	15	764	65	193	133	230	10,7
180	235	106	92	78	M14	15	765	69	182	127	230	11,3
190	250	116	102	88	M14	16	815	77,5	163	103	230	14,6
200	260	116	102	88	M14	20	1020	102	194	124	230	15,3
220	285	124	108	96	M16	15	1060	117	174	113	355	20,2
240	305	124	108	96	M16	20	1410	170	212	140	355	21,8
260	325	124	108	96	M16	21	1480	193	205	138	355	23,4
280	355	130	110	96	M20	15	1650	232	213	141	690	30
300	375	130	110	96	M20	15	1650	549	198	134	690	31,2
320	405	156	136	124	M20	20	2210	354	191	125	690	48
340	425	156	136	124	M20	20	2210	376	180	119	690	51
360	455	177	155	140	M22	20	2750	496	185	118	930	69
380	475	177	155	140	M22	20	2750	524	175	113	930	73
400	495	177	155	140	M22	22	3010	602	183	122	930	76
420	515	177	155	140	M22	24	3300	694	190	127	930	80
440	535	177	155	140	M22	24	3300	728	166	123	930	81
460	555	177	155	140	M22	24	3300	760	159	118	930	85
480	575	177	155	140	M22	25	3440	830	159	119	930	88
500	595	177	155	140	M22	24	3440	861	153	115	930	91
520	615	177	155	140	M22	28	3850	1003	164	124	930	95
540	635	177	155	140	M22	28	3850	1042	158	120	930	98
560	655	177	155	140	M22	30	4130	1157	163	125	930	101
580	675	177	155	140	M22	30	4130	1199	158	121	930	104
600	695	177	155	140	M22	30	4130	1240	153	118	930	108
